Цель: закрепление и отработка навыков по настройке EIGRP.

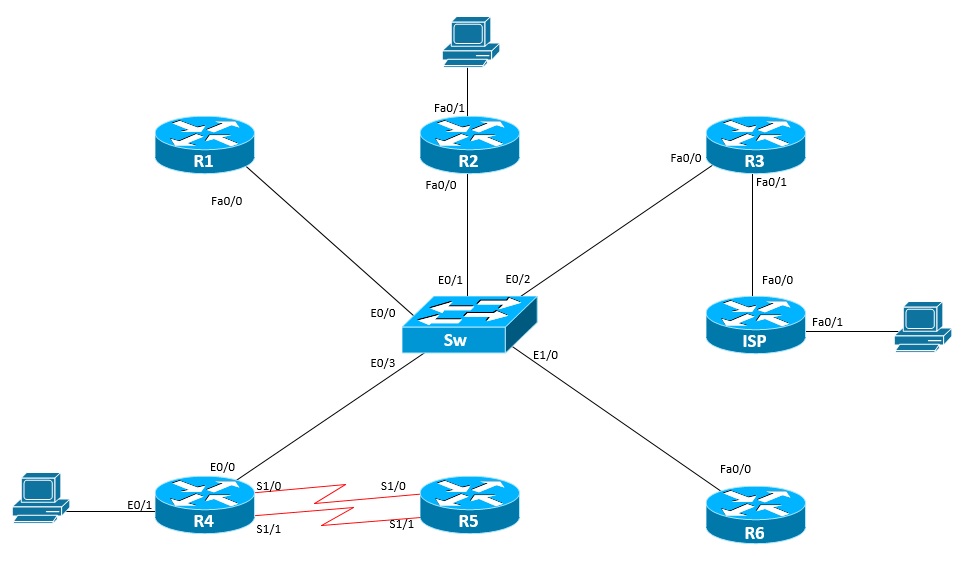

Топология:
Пожалуйста, используйте следующую топологию для выполнения этой работы:

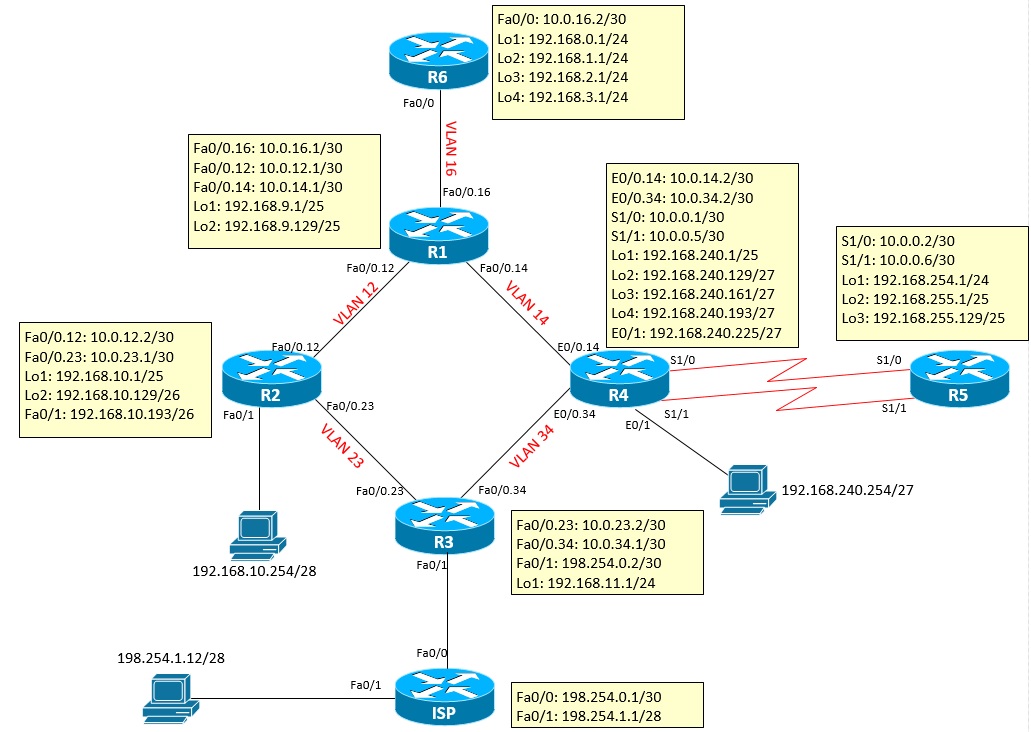

Логическая топология сети:
Задание на работу:
- Настроить порты коммутатора следующим образом:
- E0/0: trunk, разрешенные vlan 12,14,16
- E0/1: trunk, разрешенные vlan 12,23
- E0/2: trunk, разрешенные vlan 12,23,34
- E0/3: trunk, разрешенный vlan 14,34
- E1/0: access, vlan 16
На всех интерфейсах отключить cdp, все незадействованные интерфейсы отправить в состояние admin-down
- Настроить интерфейсы всех маршрутизаторов в соответствии с приведенной топологией
- Настроить протокол динамической маршрутизации EIGRP между узлами R4 и R5:
- указать номер AS 101
- на R5 объявить все доступные сети
- на R4 объявить только сети, смотрящие в сторону R5
- сделать все интерфейсы на обоих маршрутизаторах пассивными по умолчанию, отдельно активировав нужные интерфейсы
- отключить автоматическое суммирование
- Настроить протокол динамической маршрутизации EIGRP на оставшихся узлах (не настраивая узел ISP):
- указать номер AS 100
- объявить все доступные сети
- на всех узлах сделать все интерфейсы пассивными по умолчанию, отдельно активировав нужные интерфейсы
- отключить автоматическое суммирование
- между R2 и R3 настроить hello и dead таймеры, равными 10 и 30 соответственно
- между R1 и R4 настроить аутентификацию, использовав в качестве пароля ключевое слово LabEIGRP
- на R3 не анонсируем сеть, смотрящую в сторону ISP
- Настройка роутера ISP:
- на роутере настроены статические маршруты до сетей 10.0.0.0/18, 192.168.0.0/16 через интерфейс Fa0/0
- IP-адреса на интерфейсах настроены в соответствии с логической топологией
- Настройка и редистрибьюция дефолтного статического маршрута
- на R3 настроить маршрут по умолчанию, указав в качестве выходного интерфейса порт, смотрящий в сторону ISP.
- настроить редистрибьюцию статических маршрутов в EIGRP AS 100
- Настройка тупиковой автономной системы:
- маршрутизатор R6 настроить в качестве тупиковой автономной системы, позволяя ему получить от R1 все доступные сети, но свои сети не анонсировать
- на R1 настроить статический маршрут до сетей на R6, указав в качестве адреса следующего перехода IP-адрес R6, настроить редистрибьюцию статического маршрута
- Настроить редистрибьюцию маршрутов из EIGRP 100 в EIGRP 101 и наоборот
- На R2, R4 и R5 вручную настроить суммирование маршрутов, объявив суммарные сети на соответствующих интерфейсах
- Настройка балансировки трафика между узлами R4 и R5
- на интерфейсах S1/0 указать полосу пропускания равной 1.5 Mbps, на S1/1 — 600 Kbps
- сделать так, чтобы оба маршрута были доступны в таблице маршрутизации
Выполнить проверку корректности выполнения лабораторной работы:
- проверить доступность всех адресов, используя команды ping и traceroute
- проверить корректность установления соседств между роутерами
- проверить таблицу топологии
- изучить перестроение таблицы маршрутизации путем отключения интерфейсов
Дополнительное задание на лабораторную работу:
изучить выводы команд: show ip route, show ip protocols, show ip eigrp neighbors, show ip eigrp topology, show ip eigrp interfaces
