EtherChannel

В данной работе изучается настройка агрегации каналов на оборудовании Cisco

Ход работы

Базовая настройка

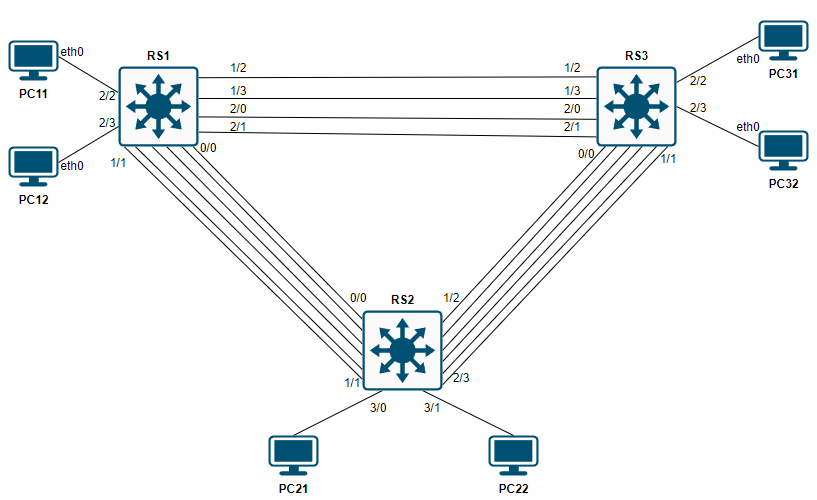

  1. Соберите топологию. В качестве L3-коммутаторов используйте Cisco vIOS Switch. Не забудьте корректно назначить имена элементам топологии.
  2. Выполните базовую настройку коммутаторов.
  • В качестве пароля на привилегированный режим и паролей на консольные и vty-подключения установите cisco.
  • В качестве баннера назначьте текст: Unauthorized access is prohibited!
  • В качестве доменного суффикса назначьте miem
  • Выключите расшифровку доменных имен
  • Настройте logging synchronous на con и vty
  1. Включите работу протокола CDP на всех коммутаторах. Убедитесь, что от соседей по CDP пришла информация.
  2. На всех интерфейсах коммутаторов, ведущих на другие коммутаторы, добавьте подпись, говорящую о том, с каким интерфейсом какого удалённого устройства соединён порт. Подписи должны иметь вид:
    <hostname> <Interface-type> <Interface-number>
    Тип и номер интерфейса возьмите из сведений о соседях от протокола CDP.
    Пример подписи: RS2 Gi 0/0RS3 Por 21

L2 EtherChannel

Далее между коммутаторами RS1 и RS2 будут организованы агрегированные линии на базе протокола LACP с разными сочетаниями режимов работы портов.

Между коммутаторами RS2 и RS3 будут организованы агрегированные линии на базе протокола PAgP с разными сочетаниями режимов работы портов.

Между коммутаторами RS3 и RS1 будут организованы статические агрегированные линии.

Номера групп формируются по принципу <ID-удалённого коммутатора><Порядковый номер группы в сторону этого коммутатора>. Так группа 32 направлена в сторону коммутатора RS3 и является второй среди создаваемых в сторону коммутатора S3 групп.

  1. Настройте на коммутаторе RS1 порты Gi 0/0 и Gi 0/1 как участников EtherChannel с номером группы 21, в режиме LACP active.
    Настройте соответствующие порты на коммутаторе RS2 как участников группы 11 в режиме LACP active.
  2. Настройте на коммутаторе RS1 порты Gi 0/2 и Gi 0/3 как участников EtherChannel с номером группы 22, в режиме LACP active.
    Настройте соответствующие порты на коммутаторе RS2 как участников группы 12 в режиме LACP passive.
  3. Настройте на коммутаторе RS1 порты Gi 1/0 и Gi 1/1 как участников EtherChannel с номером группы 23, в режиме LACP passive.
    Настройте соответствующие порты на коммутаторе RS2 как участников группы 13 тоже в режиме LACP passive.
  4. Добавьте на созданные интерфейсы типа PortChannel подписи, аналогичные подписям из п.5, отражающие с какой портовой группой удалённого коммутатора соединена текущая портовая группа.
    Пример: RS2 Por 11
  5. Настройте на коммутаторе RS2 порты Gi 1/2 и Gi 1/3 как участников EtherChannel с номером группы 31, в режиме PAgP desirable.
    Настройте соответствующие порты на коммутаторе S3 как участников группы 21 в режиме PAgP desirable.
  6. Настройте на коммутаторе RS2 порты Gi 2/0 и Gi 2/1 как участников EtherChannel с номером группы 32, в режиме PAgP desirable.
    Настройте соответствующие порты на коммутаторе S3 как участников группы 22 в режиме PAgP auto.
  7. Настройте на коммутаторе RS2 порты Gi 2/2 и Gi 2/3 как участников EtherChannel с номером группы 33, в режиме PAgP auto.
    Настройте соответствующие порты на коммутаторе S2 как участников группы 13 тоже в режиме PAgP auto.
  8. Добавьте на созданные интерфейсы типа PortChannel подписи, аналогичные подписям из п.10, отражающие с какой портовой группой удалённого коммутатора соединена текущая портовая группа.
    Пример: RS2 Po 11
  9. Настройте на коммутаторе RS3 порты Gi 1/2 и Gi 1/3 как участников EtherChannel с номером группы 11, в режиме static on.
    Настройте соответствующие порты на коммутаторе S1 как участников группы 31 в режиме static on.
  10. Настройте на коммутаторе RS3 порты Gi 2/0 и Gi 2/1 как участников EtherChannel с номером группы 12, в режиме static on.
    Настройте соответствующие порты на коммутаторе S1 как участников группы 32 в режиме static on.
  11. Добавьте на созданные интерфейсы типа PortChannel подписи, аналогичные подписям из п.10, отражающие с какой портовой группой удалённого коммутатора соединена текущая портовая группа.
    Пример: RS2 Po 11
  12. Посмотрите состояния портов коммутаторов RS1, RS2, RS3 командой show interface status.
    Посмотрите состояния агрегированных каналов с помощью команды show etherchannel summary.
    Обратите внимание на то, при каких LACP-режимах портов агрегированный канал устанавливается, а при каких нет.
  13. Посмотрите состояние работы протокола STP. Обратите внимание, какие интерфейсы участвуют в процессе STP, а какие явно активные физические порты не упомянуты.
  14. Создайте на всех коммутаторах VLAN-ы:
    VLAN 10 с именем Group_1
    VLAN 20 с именем Group_2
  15. Поместите компьютеры PC11, PC21, PC31 в VLAN 10, а компьютеры PC21, PC22, PC32 в VLAN 20.
    Переведите соответствующие порты коммутаторов в режим portfast.
  16. Настройте на компьютерах следующие IP:
    PC11 - 192.168.10.11/24
    PC21 - 192.168.10.21/24
    PC31 - 192.168.10.31/24
  17. Переведите «первые» EtherChannel в режим trunk и разрешите по нему только трафик VLAN 10, при необходимости укажите, что режим инкапсулции на trunk-линии 802.1q. Сделайте это для:
    На RS1 — на Po 21Po 31
    На RS2 — на Po 11Po 31
    На RS3 — на Po 21Po 11
    Обратите внимание, что настройки выполнялись в контексте конфигурации агрегированного канала, но применились они ещё и к физическим интерфейсам-участникам. Убедитесь в этом, посмотрев текущую конфигурацию.

Обязательно проверьте, что настройки применились

  1. Перейдите в режим пошаговой симуляции и запустите пинг между компьютерами PC11 и PC21. Обратите внимание, по какой физической линии в рамках агрегированного канала будет передан пакет — первой или второй.
    Затем запустите пинг между компьютерами PC11 и PC31. Обратите внимание, по какой физической линии в рамках агрегированного канала будет передан пакет теперь — первой или второй.
  2. Посмотрите текущий режим балансировки с помощью команды show etherchannel load-balance.
    Измените режим балансировки на режим на основе source-ip и destination-ip пакета, используя команду port-channel load-balance <mode>.
  3. Повторите действия из пункта 22. Определите, как отличается выбор физического порта для отправки пакета в разных режимах.
    Определите почему пакеты отправляются в тот или иной порт агрегированного канала.

L3 EtherChannel

По умолчанию все агрегированные каналы работают в режиме L2. На L3-коммутаторах ещё их можно перевести в режим L3 и, назначив на агрегированный интерфейс IP-адрес, использовать в маршрутизации.

  1. Включите на всех коммутаторах маршрутизацию.
  2. На коммутаторе S1 переведите агрегированные порты Po 22 и Po 32 в L3-режим.
    На коммутаторе S2 переведите агрегированные порты Po 12 и Po 32 в L3-режим.
    На коммутаторе S3 переведите агрегированные порты Po 12 и Po 22 в L3-режим.

После перевода портов в режим L3 недо заново назничить из в группы агрегации и переключить физические порты в режим L3

  1. Назначьте на агрегированные L3-интерфейсы IP-адреса.
    RS1 Po 22 — 10.0.12.1/24
    RS2 Po 12 — 10.0.12.2/24
    RS2 Po 32 — 10.0.23.2/24
    RS3 Po 22 — 10.0.23.3/24
    RS3 Po 12 — 10.0.31.3/24
    RS1 Po 32 — 10.0.31.1/24
  2. Создайте SVI (interface-vlan) для VLAN 20 на всех коммутаторах.Назначьте следующие IP-адерса на устройства:
    RS1 interface VLAN 20 — любой адрес для устройства в сети 172.16.1.0/24
    RS2 interface VLAN 20 — любой адрес для устройства в сети 172.16.2.0/24
    RS3 interface VLAN 20 — любой адрес для устройства в сети 172.16.3.0/24
    PC12 - 172.16.1.12/24, Gateway 172.16.1.1
    PC22 - 172.16.2.22/24, Gateway 172.16.2.1
    PC32 - 172.16.3.32/24, Gateway 172.16.3.1
    Обратите внимание, что VLAN 20 в текущей топологии у каждого коммутатора свой, он «разбит» на 3 островка. Так как эти островки никак не соединены на уровне L2, такое пересечение номеров VLAN для разных IP-сетей допустимо.
  3. Настройте динамическую маршрутизацию c помощью протокола EIGRP.
    В качестве AS number используйте 100.
    Отключите автоматическую суммаризацию по классовым сетям
    Все сети, задействованные на коммутаторе, в настройках EIGRP укажите явно с указанием winldcard-маски.
    Отключите отсылку EIGRP сообщений на L3-интерфейсах, ведущих к копьютерам.
  4. Убедитесь, что EIGRP-соседства установились.
    Убедитесь, что таблицы маршрутизации имеют все необходимые сети.
    Убедитесь, что компьютеры PC12, PC22, PC32 пингуют друг друга.
