Цель: понять базовый HSRP, общую реализацию и конфигурацию технологий безопасности в коммутаторах
Задание 1
Отключите VTP на всех коммутаторах и создайте следующие VLAN: SW1: VLAN 100 и VLAN 200 SW2: VLAN 100 и VLAN 200 A-SW1: VLAN 100 A-SW2: VLAN 200
Задание 2
Отключите DTP и 802.IQ настройте транкинг на всех коммутаторах следующим образом:
Магистральные каналы на коммутаторе SW1 должны разрешать только VLAN 1, 100 и 200.
Магистральные каналы на коммутаторе SW2 должны разрешать только VLAN 1, 100 и 200.
Магистральные каналы на коммутаторе A-SW1 должны разрешать только VLAN 1 и 100.
Магистральные каналы на коммутаторе A-SW2 должны разрешать только VLAN 1 и 200.
Задание 3

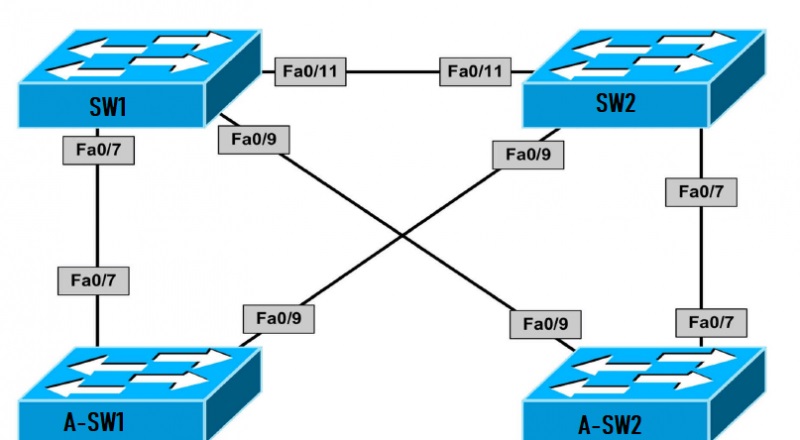

Настройте следующие SVI и интерфейсы на коммутаторах в топологии:
SW1: Интерфейс VLAN 100: IP-адрес 100.1.1.1/24 SW1: Интерфейс VLAN 200: IP-адрес 200.1.1.1/24 SW2: Интерфейс VLAN 100: IP-адрес 100.1.1.2/24 SW2: Интерфейс VLAN 200: IP-адрес 200.1.1.2/24 A-SW1: Интерфейс VLAN 100: IP-адрес 100.1.1.3/24 A-SW2: Интерфейс VLAN 100: IP-адрес 200.1.1.3/24
Задание 4
Настройте Cisco HSRP версии 1 с приоритетом на коммутаторах SW1 и SW2 следующим образом:
SW1: VLAN 100: IP-адрес HSRP 100.1.1.254. группа 1. приоритет 105. пароль HSRP1
SW1: VLAN 200: IP-адрес HSRP 200.1.1.254. группа 2. приоритет 100. пароль HSRP2
SW2: VLAN 100: IP-адрес HSRP 100.1.1.254. группа 1. приоритет 100. пароль HSRP1
SW2: VLAN 200: IP-адрес HSRP 200.1.1.254. группа 2. приоритет 105. пароль HSRP2
Задание 5
Чтобы обеспечить более быструю сходимость, включите RPVST -. В дополнение к этому, убедитесь, что ваши топологии уровня 2 и уровня 3 согласованы, то есть основной шлюз должен бьггь корневым для соответствующей VLAN. Наконец, убедитесь, что коммутаторы A-SW1 и А- SW2 также могут пинговать друг друга.
Задание 6
Настройте безопасность портов на всех магистратьных канатах на коммутаторах SW1 и SW2. Конфигурация безопасности порта коммутатора должна допускать максимум 10 адресов. По достижении этого предела коммутатор должен отбрасывать пакеты с неизвестными МАС-адресами до тех пор, пока количество МАС-адресов не станет ниже предела. Кроме того, коммутатор должен отправлять SNMP trap и сообщение системного журнала, а счетчик нарушений должен увеличиваться.
Решение
Задание 1
SW1(config)#vtp mode transparent
Перевод устройства в режим VTP TRANSPARENT.
SW1(config)#vlan 100
SW1 (config-vlan)# exit
SW1(config)#vlan 200
SW1(config-vlan)# exit
SW’2(config)#vtp mode transparent
Перевод устройства в режим VTP TRANSPARENT.
SW2(config)#vlan 100
SW2(config-vlan)#exit
SW2(config)#vlan 200
SW2(config-vlan)#exit
A-SW1(config)#vtp mode transparent
Перевод устройства в режим VTP TRANSPARENT.
A-SW1(config)#vlan 100
A-SW1(config-vlan)#exit
A-SW2(config)#vtp mode transparent
Перевод устройства в режим VTP TRANSPARENT.
A-SW2(config)#vlan 200
A-SW2(config-vlan)#exit
Задание 2
SW1(config)#interface range fasteth 0/7 , fasteth 0/9 , fasteth 0/11
SW1(config-if-range)#switchport
SW1(config-if-range)#switchport trunk encapsulation dot1q
SW1(config-if-range)#switchport mode trunk
SW1(config-if-range)#switchport trunk allowed vlan 1,100,200
SW1(config-if-range)#switchport nonegotiate
SW1(config-if-range)#exit
SW2(config)#interface range fasteth 0/7 , fasteth 0/9 , fasteth 0/11
SW2(config-if-range)#switchport
SW2(config-if-range)#switchport trunk encapsulation dotlq
SW2(config-if-range)#switchport mode trunk
SW2(config-if-range)#switchport trunk allowed vlan 1,100,200
SW2(config-if-range)#switchport nonegotiate
SW2(config-if-range)#exit
A-SW1(config)#interface range fastethernet 0/7 , fastethernet 0/9
A-SW1(config-if-range)#switchport mode trunk
A-SW1(config-if-range)#switchport trunk allowed vlan 1,100
A-SW1(config-if-range)#exit
A-SW2(config)#interface range fastethernet 0/7 , fastethernet 0/9
A-SW2(config-if-range)#switchport mode trunk
A-SW2(config-if-range)#switchport trunk allowed vlan 1,200
A-SW2(config-if-range)#exit
Проверьте свою конфигурацию с помощью команды show interfaces trunk:
SWl#show interfaces trunk
Port Mode Encapsulation Status Native vlan
Fa0/7 on 802.lq trunking 1
Fa0/11 on 802.lq trunking 1
Port Vlans allowed on trunk
Fa0/7 1,100,200
Fa0/11 1,100,200
Port Vlans allowed and active in management domain Fa0/7 1,100,200 Fa0/11 1,100,200
Port Vlans in spanning tree forwarding state and not pruned Fa0/7 1,100,200 Fa0/11 200
Задание 3
SW1(conflg)#interface vlan 100
SW1(confi g-if)#ip add 100.1.1.1 255.255.255.0
SW1(config-if)#exit
SW1(config)#interface vlan 200
SW1(config-if)#ip add 200.1.1.1 255.255.255.0
SW1(config-if)#exit
SW1(config)#ip routing
SW2(config)#interface vlan 100
SW2(config-if)#ip address 100.1.1.2 255.255.255.0
SW2(config-if)#exit
SW2(config)#interface vlan 200
SW2(config-if)#ip address 200.1.1.2 255.255.255.0
SW2(config-if)#exit
SW2(config)#ip routing
A-SW1(config)#interface vlan 100
A-SW1(config-if)#ip add 100.1.1.3 255.255.255.0
A-SW1(config-if)#exit
A-SW1(config)#ip routing
A-SW2(config)#interface vlan 200
A-SW2(config-if)#ip address 200.1.1.3 255.255.255.0
A-SW2(config-if)#exit
A-SW2(config)#ip routing
Задание 4
При выполнении этого задания имейте в виду, что значение приоритета по умолчанию для HSRP равно 100, поэтому для указания этого значения не требуется явной конфигурации. Однако, в отличие от VRRP, приоритетное обслуживание для HSRP по умолчанию отключено и должно быть явно настроено. Кроме того, по умолчанию, когда включен HSRP. включена версия 1. Это задание выполняется следующим образом:
SW1(confIg)#interface vlan 100
SW1(config-if)#standby 1 ip 100.1.1.254
SW1(config-if)#standby 1 priority 105
SW1(config-if)*standby 1 preempt
SW1(config-if)#standby 1 authentication text HSRP1
SW1(config-if)#exit
SW1(conflg)#interface vlan 200
SW1(config-if)#standby 2 ip 200.1.1.254
SW1(config-if)#standby 2 preempt
SW1(config-if)#standby 2 authentication text HSRP2
SW1(config-if)#exit
SW2(conflg)#interface vlan 100
SW2(config-if)#standby 1 ip 100.1.1.254
SW2(config-if)#standby 1 preempt
SW2(config-if)#standby 1 authentication text HSRP1
SW2(confIg-if)#exit
SW2(conflg)#interface vlan 200
SW2(config-if)#standby 2 ip 200.1.1.254
SW2(config-if)#standby 2 priority105
SW2(config-if)#standby 2 preempt
SW2(config-if)#standby 2 authentication text HSRP2
SW2(confIg-if)#exit
Затем, хотя это явно не указано, настройте шлюз по умолчанию для коммутаторов A-SW1 и A-SW2 в качестве виртуального IP-адреса (VIP) HSRP, чтобы они могли связаться с другими.
A-SW1(config)#ip default-gateway 100.1.1.254
A-SW2(config)#ip default-gateway 200.1.1.254
Проверьте свою конфигурацию с помощью команд show standby на коммутаторах SW1 и SW2:
SWl#show stand brief
Р indicates confmured to preempt.
i
Interface Grp Prio P State Active Standby Virtual IP V1100 1 105 P Active local 100.1.1.2 100.1.1.254
V1200 2 100 P Standby 200.1.1.2 local 200.1.1.254
SW2#show standby
Vlan100 — Group 1 State is Standby
9 state changes, last state change 00:01:42
Virtual IP address is 100.1.1.254
Active virtual MAC address is 0000.0c07.ac01
Local virtual MAC address is 0000.0c07.ac01 (vl default)
Hello time 3 sec. hold time 10 sec Next hello sent in 2.620 secs Authentication text C’HSRP1”
Preemption enabled
Active router is 100.1.1.1. priority 105 (expires in 8.612 sec)
Standby router is local Priority 100 (default 100)
IP redundancy name is i:hsrp-Vl 100-1” (default)
Vlan200 — Group 2 State is Active
5 state changes, last state change 00:14:18
Virtual IP address is 200.1.1.254
Active virtual MAC address is 0000.0c07.ac02
Local virtual MAC address is 0000.0c07.ac02 (vl default)
Hello time 3 sec. hold time 10 sec Next hello sent in 0.244 secs Authentication text “HSRP2”
Preemption enabled Active router is local
Standby router is 200.1.1.1. priority 100 (expires in 9.836 sec)
Priority 105 (configured 105)
IP redundancy name is i:hsrp-Vl200-2” (default)
Задание 5
Первая часть этого задания проста. RPVST + включен на всех переключателях следующим образом:
SW1(config)#spanning-tree mode rapid-pvst
SW2(config)#spanning-tree mode rapid-pvst
A-SW1(config)r=spanning-tree mode rapid-pvst
A-SW2(config)r=spanning-tree mode rapid-pvst
Вторая часть этого задания влечет за собой настройку корневых мостов по умолчанию для соответствующих VLAN. Учитывая, что коммутатор SW1 является основным шлюзом для VLAN 100, он должен быть корневым для этой VLAN. Учитывая, что коммутатор SW2 является основным шлюзом для VLAN 200, он должен быть корневым для этой VLAN. Эти два коммутатора должны быть настроены как вторичный или резервный корневой мост для другой VLAN. Это задание выполняется следующим образом:
SW1(config)#spanning-tree vlan 100 priority 4096
SW1(config)#spanning-tree vlan 200 priority 8192
SW2(config)#spanning-tree vlan 100 priority 8192
SW2(config)#spanning-tree vlan 200 priority 4096
После этого проверьте свою конфигурацию с помощью команд show spanning-tree:
SW1#show spanning-tree summary
Switch is in rapid-pvst mode
Root bridge for: VLAN0100
Extended system ID is enabled
Portfast Default is disabled
PortFast BPDU Guard Default is disabled
Portfast BPDU Filter Default is disabled
Loopguard Default is disabled
EtherChannel misconfig guard is enabled
UplinkFast is disabled
BackboneFast is disabled
Configured Pathcost method used is short
Name Blocking Listening Learning Forwarding STP Active
VLAN0001 1 0 0 1 2 VLAN0100 0 0 0 2 2 VLAN0200 0 0 0 2 2
3 vlans 1 0 0 5 6
SW2#show spanning-tree summary
Switch is in rapid-pvst mode
Root bridge for: VLAN0200
Extended system ID is enabled
Portfast Default is disabled
PortFast BPDU Guard Default is disabled
Portfast BPDU Filter Default is disabled
Loopguard Default is disabled
EtherChannel misconfig guard is enabled
UplinkFast is disabled
BackboneFast is disabled
Configured Pathcost method used is short
Name Blocking Listening Learning Forwarding STP Active
VLAN0001 0 0 0 2 2 VLAN0100 0 0 0 2 2
VLAN0200 0 0 0 2 2 3 vlans 0 0 0 6 6
Последняя часть задания требует проверки того, что коммутаторы A-SW1 и A-SW2 могут пинговать друг друга:
A-SW1#ping 200.1.1.3
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 200.1.1.2, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5). round-trip min avg max = 1/1/4 ms
A-SW2#ping 100.1.1.3
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 100.1.1.2, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5). round-trip min avg max = 4/4/4 ms
Задание 6
SW1(confIg)#interface range fasteth 0/7 , fasteth 0/9 , fasteth 0/11
SW1(confIg-if-range)#switchport port-security
SW1(config-if-range)#switchport port-security maximum 10
SW1(config-if-range)#switchport port-security violation restrict
SW1(config-if-range)#switchport port-security mac-address sticky
SW1(config-if-range)#exit
SW2(config)#interface range fasteth 0/7 , fasteth 0/9 , fasteth 0/11
SW2(config-if-range)#switchport port-security
SW2(config-if-range)#switchport port-security maximum 10
SW2(config-if-range)#switchport port-security violation restrict
SW2(config-if-range)#switchport port-security mac-address sticky
SW2(config-if-range)#exit
После этой конфигурации используете команды show port-security для проверки
SW1#show port-security
Secure Port MaxSecureAddr CurrentAddr Security Violation Security7 Action (Count) (Count) (Count)
Fa0/7 10 0 1 Restrict
Fa0/9 10 0 1 Restrict
Fa0 11 10 0 1 Restrict
Total Addresses in System (excluding one mac per port) : 0 Max Addresses limit in System (excluding one mac per port): 5120
SW2#show port-security
Secure Port MaxSecureAddr CurrentAddr Security7Violation Security7 Action (Count) (Count) (Count)
Fa0/7 10 10 Restrict
Fa0/9 10 10 Restrict
Fa0/11 10 0 0 Restrict
Total Addresses in System (excluding one mac per port) : 0 Max Addresses limit in System (excluding one mac per port): 5120
