Lab 1.1: Настройка, проверка и устранение неполадок IPv4-адресации

Цель: изучить и понять, как создавать IPv4-адреса и устранять их неполадки на маршрутизаторах Cisco. Настройка IPv4-адресации — одна из самых фундаментальных задач.

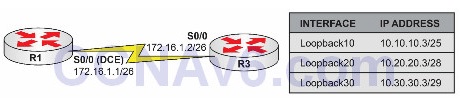

Топология:

Пожалуйста, используйте следующую топологию для выполнения этого лабораторного упражнения:

Task 1:

Настройте имена хостов на маршрутизаторах R1 и R3, как показано в топологии.

Task 2:

Настройте на R1 S0/0, который является DCE, так, чтобы обеспечить R3 тактовую частоту 768 Кбит/с. Сконфигурируйте IP-адреса на последовательных интерфейсах R1 и R3, как показано в топологии. Сконфигурируйте интерфейсы обратной связи, указанные на схеме, на R1 и R3.

Task 3:

Используйте правильные команды отображения для проверки:

Сводная информация обо всех настроенных IP-адресах;
Статус интерфейса (включен/выключен или административно отключен); и
Маска подсети, примененная к интерфейсу.

Настройка и проверка

Task 1:

Router#config t
Enter configuration commands, one per line.  End with CTRL/Z.
Router(config)#hostname R1

Router#config t
Enter configuration commands, one per line. End with CTRL/Z.
Router(config)#hostname R3
R3(config)#

Task 2:

R1(config)#interface s0/0
R1(config-if)#ip add 172.16.1.1 255.255.255.192
R1(config-if)#no shut

R3(config)#interface s0/0
R3(config-if)#ip add 172.16.1.2 255.255.255.192
R3(config-if)#no shut
R3(config)#interface lo10
R3(config-if)#ip add 10.10.10.3 255.255.255.128
R3(config)#interface lo20
R3(config-if)#ip add 10.20.20.3 255.255.255.240
R3(config)#interface lo30
R3(config-if)#ip add 10.30.30.3 255.255.255.248

Task 3:

R3#show ip int brie
Interface        IP-Address  OK? Method Status                Protocol
FastEthernet0/0  unassigned  YES unset  administratively down down
Serial0/0        172.16.1.2  YES manual up                    up
Loopback10       10.10.10.3  YES manual up                    up
Loopback20       10.20.20.3  YES manual up                    up
Loopback30       10.30.30.3   ES manual up                    up

R3#show interface s0/0
Serial0/0 is up, line protocol is up
 Hardware is GT96K Serial
 Internet address is 172.16.1.2/26
 MTU 1500 bytes, BW 1544 Kbit/sec, DLY 20000 usec, reliability 255/255, txload 1/255, rxload 1/255
 Encapsulation HDLC, loopback not set
