Lab 3.23: EIGRP: Базовая настройка маршрутизации EIGRP

Включение базовой маршрутизации EIGRP — это фундаментальный навык. EIGRP — это усовершенствованный дистанционно-векторный протокол маршрутизации. Это проприетарный протокол Cisco (но теперь также открытый стандарт), который работает по IP-протоколу номер 88.

Цель: изучить и понять, как включить базовую маршрутизацию EIGRP с использованием одной автономной системы.

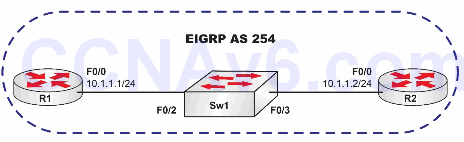

Топология:

Пожалуйста, используйте следующую топологию для выполнения этого лабораторного упражнения:

Task 1:

Настройте имена хостов на R1, R2 и Sw1, как показано в топологии.

Task 2:

Сконфигурируйте VLAN 10 с именем EIGRP_VLAN на Sw1. Имейте в виду, что по умолчанию Sw1 будет VTP-сервером, поэтому вы можете просто создать VLAN и присвоить ему указанное имя. Затем назначьте порты FastEthernet0/2 и FastEthernet0/3 на Sw1 для VLAN 10 в качестве портов доступа и включите эти порты.

Task 3:

Сконфигурируйте интерфейсы F0/0 на R1 и R2 с IP-адресами в топологии и включите интерфейсы. Выполните пинг с R1 на R2 и наоборот и убедитесь, что маршрутизаторы могут пинговать друг друга.

Task 4:

Включите EIGRP на R1 и R2 для подсети, настроенной на их интерфейсах F0/0. Убедитесь, что EIGRP использует ASN 254, как показано в топологии.

Task 5:

Убедитесь, что между R1 и R2 сформировалась смежность EIGRP, используя соответствующие команды.

Настройка и проверка

Task 4:

R1#conf t
Enter configuration commands, one per line.  End with CTRL/Z.
R1(config)#router eigrp 254
R1(config-router)#network 10.0.0.0
R1(config-router)#end
R1#

R2#conf t
Enter configuration commands, one per line.  End with CTRL/Z.
R2(config)#router eigrp 254
R2(config-router)#network 10.0.0.0
R2(config-router)#end
R2#
*Mar  1 00:11:46.782: %DUAL-5-NBRCHANGE: IP-EIGRP(0) 254: Neighbor 10.1.1.1 (FastEthernet0/0) is up: new adjacency
R2#

NOTE: При настройке EIGRP вы должны использовать ASN. Это может быть любое число от 1 до 65535. Это настраивается следующим образом:

R1(config)#router eigrp ?
  <1-65535>  Autonomous system number

Кроме того, при настройке EIGRP вы увидите форму смежности, если EIGRP был настроен правильно. Об этом будет указано в сообщении журнала, напечатанном на консоли:

*Mar  1 00:11:46.782: %DUAL-5-NBRCHANGE: IP-EIGRP(0) 254: Neighbor 10.1.1.1 (FastEthernet0/0) is up: new adjacency

Task 5:

R1#show ip eigrp neighbors
IP-EIGRP neighbors for process 254

H   Address    Interface   Hold Uptime   SRTT   RTO  Q  Seq
                           (sec)         (ms)       Cnt Num
0   10.1.1.2   Fa0/0         13 00:07:40    1  4500  0  1
R1#

R2#show ip eigrp neighbors
IP-EIGRP neighbors for process 254
H   Address          Interface       Hold Uptime   SRTT   RTO  Q  Seq
                                     (sec)         (ms)       Cnt Num
 0   10.1.1.1         Fa0/0             13 00:04:56  862  5000  0  1
R2#
