Цель: изучить и понять, как включить маршрутизацию EIGRP с использованием единой автономной системы, используя при этом подстановочную маску.

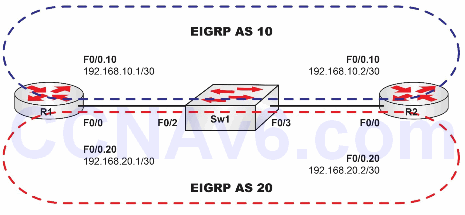

Топология:
Пожалуйста, используйте следующую топологию для выполнения этого лабораторного упражнения:
Task 1:
Настройте имена хостов на R1, R2 и Sw1, как показано в топологии.
Task 2:
Настройте VLAN 10 с именем EIGRP_10 и VLAN20 с именем EIGRP_20 на Sw1. Затем сконфигурируйте Sw1 F0/2 и F0/3 в качестве магистральных каналов. Они должны быть подключены к интерфейсам R1 и R2 F0/0 соответственно.
Task 3:
Настройте подинтерфейсы Fa0/0.10 и F0/0.20 на R1 и R2 соответственно. Подинтерфейс Fa0/0.10 на любом маршрутизаторе должен быть связан с VLAN 10, а подинтерфейс Fa0/0.20 на любом маршрутизаторе должен быть связан с VLAN20. Настройте IP-адреса на обоих подинтерфейсах, как показано в топологии.
Task 4:
Выполните пинг между R1 и R2 на подинтерфейсах Fa0/0.10 и Fa0/0.20 для проверки IP-подключения.
Task 5:
Включите EIGRP, используя ASN 10 между подинтерфейсами R1 и R2 F0/0.10. EIGRP, использующий ASN 10, должен быть включен только для этих интерфейсов. Для достижения этой цели используйте маску подстановочного знака.
Task 6:
Включите EIGRP, используя ASN 20 между подинтерфейсами R1 и R2 F0/0.20. EIGRP, использующий ASN 20, должен быть включен только для этих интерфейсов. Для достижения этой цели используйте маску подстановочного знака.
Task 7:
Убедитесь, что у вас есть две смежности EIGRP на R1 и R2. Одна смежность должна быть для EIGRP, использующего ASN 10, а другая — для EIGRP, использующего ASN 20.
Настройка и проверка
Task 2:
Sw1#conf t
Enter configuration commands, one per line. End with CTRL/Z.
Sw1(config)#vlan10
Sw1(config-vlan)#name EIGRP_10
Sw1(config-vlan)#exit
Sw1(config)#vlan20
Sw1(config-vlan)#name EIGRP_20
Sw1(config-vlan)#exit
Sw1(config)#int f0/2
Sw1(config-if)#switchport mode trunk
Sw1(config-if)#no shut
Sw1(config-if)#exit
Sw1(config)#int f0/3
Sw1(config-if)#switchport mode trunk
Sw1(config-if)#no shut
Sw1(config-if)#^Z
Sw1#show interfaces trunk
Port Mode Encapsulation Status Native vlan
Fa0/2 on 802.1q trunking 1
Fa0/3 on 802.1q trunking 1
Port Vlans allowed on trunk
Fa0/2 1-4094
Fa0/3 1-4094
Port Vlans allowed and active in management domain
Fa0/2 1,10,20
Fa0/3 1,10,20
Port Vlans in spanning tree forwarding state and not pruned
Fa0/2 1,10,20
Fa0/3 1,10,20
Sw1#show vlan id 10
VLAN Name Status Ports
---- -------------------------------- --------- ----------------------
10 EIGRP_10 active Fa0/2, Fa0/3
Sw1#show vlan id 20
VLAN Name Status Ports
---- -------------------------------- --------- ----------------------
20 EIGRP_20 active Fa0/2, Fa0/3
Task 3:
R1#conf t
Enter configuration commands, one per line. End with CTRL/Z.
R1(config)#int fa0/0
R1(config-if)#no shutdown
R1(config-if)#int fa0/0.10
R1(config-subif)#encapsulation dot1q 10
R1(config-subif)#ip address 192.168.10.1 255.255.255.252
R1(config-subif)#exit
R1(config)#int fa0/0.20
R1(config-subif)#encapsulation dot1q 20
R1(config-subif)#ip address 192.168.20.1 255.255.255.252
R1(config-subif)#end
R1#show ip int bri
Interface IP-Address OK? Method Status Protocol
Fast0/0 unassigned YES manual up up
Fast0/0.10 192.168.10.1 YES manual up up
Fast0/0.20 192.168.20.1 YES manual up up
R2#conf t
Enter configuration commands, one per line. End with CTRL/Z.
R2(config)#int fa0/0
R2(config-if)#no shutdown
R2(config-if)#int fa0/0.10
R2(config-subif)#encapsulation dot1q 10
R2(config-subif)#ip address 192.168.10.2 255.255.255.252
R2(config-subif)#exit
R2(config)#int fa0/0.20
R2(config-subif)#encapsulation dot1q 20
R2(config-subif)#ip address 192.168.20.2 255.255.255.252
R2(config-subif)#end
R2#
R2#show ip interface brief
Int IP-Address OK? Method Status Protocol
Fast0/0 unassigned YES manual up up
Fast0/0.10 192.168.10.2 YES manual up up
Fast0/0.20 192.168.20.2 YES manual up up
Task 4:
R1#ping 192.168.10.2
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.10.2, timeout is 2 seconds:
.!!!!
Success rate is 80 percent (4/5), round-trip min/avg/max = 1/3/4 ms
R1#ping 192.168.20.2
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.20.2, timeout is 2 seconds:
.!!!!
Success rate is 80 percent (4/5), round-trip min/avg/max = 1/3/4 ms
Task 5:
R1#conf t
Enter configuration commands, one per line. End with CTRL/Z.
R1(config)#router eigrp 10
R1(config-router)#network 192.168.10.0 0.0.0.3
R1(config-router)#end
R1#
R2#conf t
Enter configuration commands, one per line. End with CTRL/Z.
R2(config)#router eigrp 10
R2(config-router)#network 192.168.10.0 0.0.0.3
R2(config-router)#^Z
*Mar 1 00:52:23.436: %DUAL-5-NBRCHANGE: IP-EIGRP(0) 10: Neighbor 192.168.10.1 (FastEthernet0/0.10) is up: new adjacency
R2#
Task 6:
R1#config t
Enter configuration commands, one per line. End with CTRL/Z.
R1(config)#router eigrp 20
R1(config-router)#net 192.168.20.0 0.0.0.3
R1(config-router)#end
R1#
R2#conf t
Enter configuration commands, one per line. End with CTRL/Z.
R2(config)#router eigrp 20
R2(config-router)#network 192.168.20.0 0.0.0.3
R2(config-router)#^Z
*Mar 1 01:08:55.887: %DUAL-5-NBRCHANGE: IP-EIGRP(0) 20: Neighbor 192.168.20.1 (FastEthernet0/0.20) is up: new adjacency
R2#
Task 7:
R1#show ip eigrp neighbors
IP-EIGRP neighbors for process 10
H Address Interface Hold Uptime SRTT RTO Q Seq
(sec) (ms) Cnt Num
0 192.168.10.2 Fa0/0.10 12 00:18:51 1 4500 0 1
IP-EIGRP neighbors for process 20
H Address Interface Hold Uptime SRTT RTO Q Seq
(sec) (ms) Cnt Num
0 192.168.20.2 Fa0/0.20 12 00:02:20 1 4500 0 1
R2#show ip eigrp neighbors
IP-EIGRP neighbors for process 10
H Address Interface Hold Uptime SRTT RTO Q Seq
(sec) (ms) Cnt Num
0 192.168.10.1 Fa0/0.10 10 00:17:58 1907 5000 0 1
IP-EIGRP neighbors for process 20
H Address Interface Hold Uptime SRTT RTO Q Seq
(sec) (ms) Cnt Num
0 192.168.20.1 Fa0/0.20 11 00:01:26 452 2712 0 1
