Предотвращение ненужных обновлений EIGRP с использованием пассивных интерфейсов является фундаментальным навыком. По умолчанию EIGRP отправляет обновления по многоадресной рассылке на все интерфейсы, для которых включен EIGRP. Это означает, что смежности EIGRP будут формироваться на всех интерфейсах, для которых включен EIGRP. В некоторых случаях это может быть нежелательно и должно быть предотвращено.

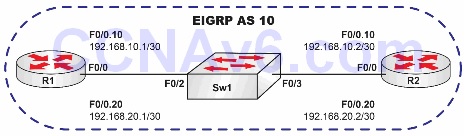

Топология:
Пожалуйста, используйте следующую топологию для выполнения этого лабораторного упражнения:
Task 1:
Настройте имена хостов на R1, R2 и Sw1, как показано в топологии.
Task 2:
Настройте VLAN 10 с именем EIGRP_10 и VLAN20 с именем EIGRP_20 на Sw1. Затем сконфигурируйте Sw1 F0/2 и F0/3 в качестве магистральных каналов. Они должны быть подключены к интерфейсам R1 и R2 F0/0 соответственно.
Task 3:
Настройте подинтерфейсы Fa0/0.10 и F0/0.20 на R1 и R2. Подинтерфейс Fa0/0.10 на любом маршрутизаторе должен быть связан с VLAN 10, а подинтерфейс Fa0/0.20 на любом маршрутизаторе должен быть связан с VLAN20. Настройте IP-адреса на обоих подинтерфейсах, как показано в топологии.
Task 4:
Выполните пинг между R1 и R2 на подинтерфейсах Fa0/0.10 и Fa0/0.20 для проверки IP-подключения.
Task 5:
Включите EIGRP, используя ASN 10 для подинтерфейсов R1 и R2 F0/0.10 и F0/0.20 соответственно, и убедитесь, что у вас есть две соседние смежности EIGRP на R1 и R2, одна через подинтерфейс F0/0.10, а другая через подинтерфейс Fa0/0.20. На R1 или R2 убедитесь, что у вас есть два подключения EIGRP к вашему маршрутизатору.
Task 6:
Предотвратите формирование смежности EIGRP через Fa0/0.20 на R1 и R2. Убедитесь, что теперь у вас есть только одна соседняя смежность EIGRP на R1 и R2, только через каждый подинтерфейс F0/0.10.
Настройка и проверка
Task 4:
R1#ping 192.168.10.2
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.10.2, timeout is 2 seconds:
.!!!!
Success rate is 80 percent (4/5), round-trip min/avg/max = 1/3/4 ms
Task 5:
R2#show ip eigrp neighbors
IP-EIGRP neighbors for process 10
H Address Interface Hold Uptime SRTT RTO Q Seq
(sec) (ms) Cnt Num
1 192.168.20.1 Fa0/0.20 11 00:02:31 1779 5000 0 2
0 192.168.10.1 Fa0/0.10 12 00:02:34 809 4854 0 1
Task 6:
R2(config)#router eigrp 10
R2(config-router)#passive-interface e0/0.20
*Mar 1 01:34:53.925: %DUAL-5-NBRCHANGE: IP-EIGRP(0) 10: Neighbor 192.168.20.1 (FastEthernet0/ (FastEthernet0/0.20) is down: interface passive
R2(config-router)#end
R2#
R2#show ip eigrp neighbors
IP-EIGRP neighbors for process 10
H Address Interface Hold Uptime SRTT RTO Q Seq
(sec) (ms) Cnt Num
0 192.168.10.1 Fa0/0.10 11 00:04:46 647 3882 0 3
