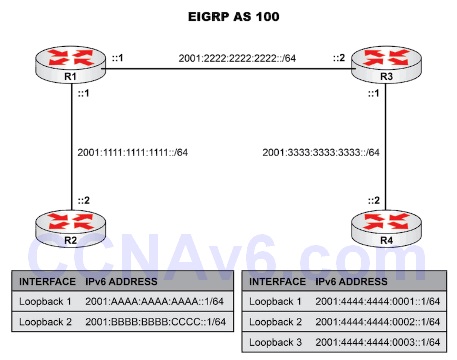

Топология:
Пожалуйста, используйте следующую топологию для выполнения этого лабораторного упражнения:
Task 1:
Настройте имена хостов на R1, R2, R3 и R4, как показано в топологии.
Task 2:
Настройте для каждого маршрутизатора соответствующие IPv6-адреса и гигабитные интерфейсы и убедитесь, что ваш маршрутизатор готов к маршрутизации IPv6-трафика.
Примечание: Вы можете выбрать гигабитный интерфейс, который хотите использовать (Gig0/0 или Gig0/1) для любой сети, показанной на схеме.
Task 3:
Настройте EIGRP для IPv6 в сети следующим образом:
- Все маршрутизаторы будут находиться внутри ASN 100;
- IPv4-адресов вообще нет, поэтому вручную создайте идентификатор маршрутизатора для каждого маршрутизатора (разный на каждом устройстве);
- Убедитесь, что вы рекламируете каждую сеть, показанную на диаграмме (включая loopback)
Task 4:
Убедитесь, что вы можете выполнить пинг с loopback R2 на loopback R4, чтобы обеспечить полное подключение.
Task 5:
Чтобы просмотреть базу данных EIGRP, посмотрите следующую информацию из R1:
- show ipv6 eigrp neighbhors
- show ipv6 eigrp topology
- show ipv6 route
Настройка и проверка
Task 3:
R1#config t
Enter configuration commands, one per line. End with CTRL/Z.
R1(config)#ipv6 router eigrp 100
R1(config-rtr)#router-id 1.1.1.1
R1(config-rtr)#no shut
R1(config)#int gig0/0
R1(config-if)#ipv6 eigrp 100
R1(config)#int gig0/1
R1(config-if)#ipv6 eigrp 100
R2#config t
Enter configuration commands, one per line. End with CTRL/Z.
R2(config)#ipv6 router eigrp 100
R2(config-rtr)#router-id 2.2.2.2
R2(config-rtr)#no shut
R2(config)#int gig0/0
R2(config-if)#ipv6 eigrp 100
R2(config)#int loop1
R2(config-if)#ipv6 eigrp 100
R2(config)#int loop2
R2(config-if)#ipv6 eigrp 100
R3#config t
Enter configuration commands, one per line. End with CTRL/Z.
R3(config)#ipv6 router eigrp 100
R3(config-rtr)#router-id 3.3.3.3
R3(config-rtr)#no shut
R3(config)#int gig0/0
R3(config-if)#ipv6 eigrp 100
R3(config)#int gig0/1
R3(config-if)#ipv6 eigrp 100
R4#config t
Enter configuration commands, one per line. End with CTRL/Z.
R4(config)#ipv6 router eigrp 100
R4(config-rtr)#router-id 4.4.4.4
R4(config-rtr)#no shut
R4(config)#int gig0/0
R4(config-if)#ipv6 eigrp 100
R4(config)#int loop1
R4(config-if)#ipv6 eigrp 100
R4(config)#int loop2
R4(config-if)#ipv6 eigrp 100
R4(config)#int loop3
R4(config-if)#ipv6 eigrp 100
Task 4:
R2#ping 2001:4444:4444:0002::1 source 2001:BBBB:BBBB:CCCC::1
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 2001:4444:4444:2::1, timeout is 2 seconds:
Packet sent with a source address of 2001:BBBB:BBBB:CCCC::1
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 28/57/72 ms
R4#ping 2001:AAAA:AAAA:AAAA::1 source 2001:4444:4444:0001::1
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 2001:AAAA:AAAA:AAAA::1, timeout is 2 seconds:
Packet sent with a source address of 2001:4444:4444:1::1
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 24/31/44 ms
Distance: external 20 internal 200 local 200
Task 5:
R1#show ipv6 eigrp neighbors
IPv6-EIGRP neighbors for process 100
H Address Interface Hold Uptime SRTT RTO Q Seq
(sec) (ms) Cnt Num
1 Link-local address:G0/0 11 00:00:08 1032 5000 0 17 FE80::C007:51FF:FE93:0
0 Link-local address:G0/1 12 00:09:30 31 200 0 6 FE80::C006:51FF:FE92:0
R1#show ipv6 eigrp topology
IPv6-EIGRP Topology Table for AS(100)/ID(1.1.1.1)
Codes: P - Passive, A - Active, U - Update, Q - Query, R - Reply,
r - reply Status, s - sia Status
P 2001:4444:4444:1::/64, 1 successors, FD is 435200
via FE80::C007:51FF:FE93:0 (435200/409600), G0/0
P 2001:4444:4444:3::/64, 1 successors, FD is 435200
via FE80::C007:51FF:FE93:0 (435200/409600), G0/0
P 2001:4444:4444:2::/64, 1 successors, FD is 435200
via FE80::C007:51FF:FE93:0 (435200/409600), G0/0
P 2001:1111:1111:1111::/64, 1 successors, FD is 281600
via Connected, G0/1
P 2001:2222:2222:2222::/64, 1 successors, FD is 281600
via Connected, G0/0
P 2001:3333:3333:3333::/64, 1 successors, FD is 307200
via FE80::C007:51FF:FE93:0 (307200/281600), G0/0
P 2001:AAAA:AAAA:AAAA::/64, 1 successors, FD is 409600
via FE80::C006:51FF:FE92:0 (409600/128256), G0/0
P 2001:BBBB:BBBB:CCCC::/64, 1 successors, FD is 409600
via FE80::C006:51FF:FE92:0 (409600/128256), G0/0
R1#show ipv6 route
IPv6 Routing Table - 11 entries
Codes: C - Connected, L - Local, S - Static, R - RIP, B – BGP,
U - Per-user Static route, M - MIPv6,
I1 - ISIS L1, I2 - ISIS L2, IA - ISIS interarea, IS - ISIS summary,
O - OSPF intra, OI - OSPF inter, OE1 - OSPF ext 1,
OE2 - OSPF ext 2, ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2,
D - EIGRP, EX - EIGRP external
C 2001:1111:1111:1111::/64 [0/0]
via ::, G0/1
L 2001:1111:1111:1111::1/128 [0/0]
via ::, G0/1
C 2001:2222:2222:2222::/64 [0/0]
via ::, G0/0
L 2001:2222:2222:2222::1/128 [0/0]
via ::, G0/0
D 2001:3333:3333:3333::/64 [90/307200]
via FE80::C007:51FF:FE93:0, G0/0
D 2001:4444:4444:1::/64 [90/435200]
via FE80::C007:51FF:FE93:0, G0/0
D 2001:4444:4444:2::/64 [90/435200]
via FE80::C007:51FF:FE93:0, G0/0
D 2001:4444:4444:3::/64 [90/435200]
via FE80::C007:51FF:FE93:0, G0/0
D 2001:AAAA:AAAA:AAAA::/64 [90/409600]
via FE80::C006:51FF:FE92:0, G0/1
D 2001:BBBB:BBBB:CCCC::/64 [90/409600]
via FE80::C006:51FF:FE92:0, G0/1
L FF00::/8 [0/0]
via ::, Null0
