Цель: научиться внедрять HSRP на базовом уровне вашей сети.
Протокол маршрутизатора горячего резервирования (HSRP) — это протокол, который позволяет обеспечить избыточность на базовом уровне за счет наличия двух маршрутизаторов, действующих в качестве шлюза по умолчанию. Настроив уровень приоритета на интерфейсах маршрутизатора, вы определите, какой из них выступает в качестве основного, а какой — второстепенный.
Топология:

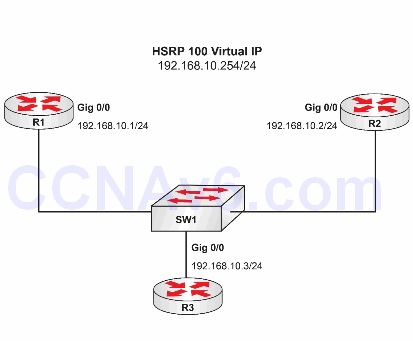

Пожалуйста, используйте следующую топологию для выполнения этого лабораторного упражнения:
ПРИМЕЧАНИЕ: R1 и R2 оба подключены к Интернету.
Task 1:
Настройте имена хостов на R1, R2 и R3, как показано в топологии.
Task 2:
Сконфигурируйте IP-адреса на интерфейсах Gig0/0 R1, R2 и R3, как показано в топологии.
Примечание: 192.168.10.254 будет адресом HSRP, совместно используемым между R1 и R2.
Task 3:
Настройте HSRP на R1 и R2 следующим образом:
- HSRP group number: 100
- HSRP virtual IP address: 192.168.10.254
- R1: primary gateway (HSRP Priority 100)
- R2: secondary gateway (HSRP Priority 90)
- Маршрутизаторы HSRP должны отправлять приветствия каждую секунду и обнаруживать сбой маршрутизатора за 3 секунды
- Маршрутизаторы HSRP должны аутентифицировать свое взаимодействие, используя ключ “CCNA”.
Task 4:
Настройте R3 на использование 192.168.10.254 (виртуальный IP-адрес HSRP) в качестве шлюза по умолчанию.
Task 5:
Проверьте состояние HSRP на R1 и R2, выполнив следующие команды:
- show standby
- show standby brief
Настройка и проверка
Task 3:
R1#config t
R1(config)#int gig0/0
R1(config-if)#standby 100 ip 192.168.10.254
R1(config-if)#standby 100 priority 100
R1(config-if)#standby 100 authentication CCNA
R1(config-if)#standby 100 timers 1 3
R2(config)#int gig0/0
R2(config-if)#standby 100 ip 192.168.10.254
R2(config-if)#standby 100 priority 90
R2(config-if)#standby 100 authentication CCNA
R2(config-if)#standby 100 timers 1 3
Примечание: Команды аутентификации не будут работать с Packet Tracer.
Task 4:
R3(config)#ip route 0.0.0.0 0.0.0.0 192.168.10.254
При такой конфигурации, если R3 захочет установить связь через Интернет, он отправит IP-пакеты активному маршрутизатору HSRP, и если этот маршрутизатор выйдет из строя, другой возьмет управление на себя (избыточность на максимальном уровне).
Task 5:
R1#show standby
FastEthernet0/0 - Group 100
State is Active
2 state changes, last state change 00:22:01
Virtual IP address is 192.168.10.254
Active virtual MAC address is 0000.0c07.ac64
Local virtual MAC address is 0000.0c07.ac64 (v1 default)
Hello time 1 sec, hold time 3 sec
Next hello sent in 0.816 secs
Authentication text, string “CCNA”
Preemption disabled
Active router is local
Standby router is 192.168.10.2, priority 90 (expires in 2.688 sec)
Priority 100 (default 100)
IP redundancy name is “hsrp-Fa0/0-100” (default)
R2#show standby
FastEthernet0/0 - Group 100
State is Standby
1 state change, last state change 00:20:30
Virtual IP address is 192.168.10.254
Active virtual MAC address is 0000.0c07.ac64
Local virtual MAC address is 0000.0c07.ac64 (v1 default)
Hello time 1 sec, hold time 3 sec
Next hello sent in 0.648 secs
Authentication text, string “CCNA”
Preemption disabled Active router is 192.168.10.1, priority 100 (expires in 2.804 sec)
Standby router is local
Priority 90 (configured 90)
IP redundancy name is “hsrp-Fa0/0-100” (default)
R1#sh standby brief
P indicates configured to preempt.
|
Interface Grp Prio P State Active Standby Virtual IP
Fa0/0 100 100 Active local 192.168.10.2 192.168.10.254
R2#show standby brief
P indicates configured to preempt.
|
Interface Grp Prio P State Active Standby Virtual IP
Fa0/0 100 90 Standby 192.168.10.1 local 192.168.10.254
