Цель: изучить и понять, как создавать и применять расширенные именованные списки контроля доступа (ACL).

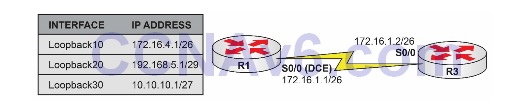

Топология:
Пожалуйста, используйте следующую топологию для выполнения этого лабораторного упражнения:
Task 1:
Настройте имена хостов на маршрутизаторах R1 и R3, как показано в топологии.
Task 2:
Настройте R1 S0/0, который является DCE, для обеспечения тактовой частоты 768 Кбит/с для R3. Настройте IP-адреса на последовательных интерфейсах R1 и R3, как показано в топологии. Настройте интерфейсы Loopback на маршрутизаторе R1.
Task 3:
Настройте RIPv2 на маршрутизаторах R1 и R3 для Serial0/0 на обоих маршрутизаторах и Loopback10 172.16.4.0/26 на маршрутизаторе R1. Настройте EIGRP, используя AS 10 на маршрутизаторах R1 и R3 для Serial0/0 на обоих маршрутизаторах и Loopback20 192.168.5.0/20 на маршрутизаторе R1. Настройте OSPF, используя процесс 10 и область 0 на R1 и R3 Serial0/0 на обоих маршрутизаторах и 10.10.10.0/27 Loopback30 на R1. Я знаю, что мы еще не рассмотрели это, но просто скопируйте мои команды, так как нам нужно протестировать ACL.
Task 4:
Проверьте свою конфигурацию с помощью команды show ip Route на маршрутизаторе R3, чтобы убедиться, что все три маршрута видны через различные настроенные протоколы маршрутизации. Чтобы проверить подключение, выполните проверку связи трех интерфейсов Loopback на маршрутизаторе R1 с маршрутизатора R3. Все это должно быть доступно.
Task 5:
Настройте именованный расширенный список ACL на маршрутизаторе R3 под названием ROUTING-ACL. Этот список ACL должен запрещать RIPv2, разрешать EIGRP, запрещать OSPF и разрешать весь остальной IP-трафик. Примените этот входящий список ACL на маршрутизаторе R3 Serial0/0.
Task 6:
Введите команду Clear ip Route *, а затем команду show ip Route на маршрутизаторе R3 и снова просмотрите таблицу маршрутизации. Если вы правильно настроили этот ACL, в таблице маршрутизации должен быть только маршрут EIGRP.
Настройка и проверка
Task 2:
R1#conf t
Enter configuration commands, one per line. End with CTRL/Z.
R1(config)#int s0/0
R1(config-if)#no shutdown
R1(config-if)#clock rate 768000
R1(config-if)#ip add 172.16.1.1 255.255.255.192
R1(config-if)#exit
R1(config)#int lo10
R1(config-if)#ip address 172.16.4.1 255.255.255.192
R1(config-if)#exit
R1(config)#int lo20
R1(config-if)#ip address 192.168.5.1 255.255.255.248
R1(config-if)#exit
R1(config)#int lo30
R1(config-if)#ip address 10.10.10.1 255.255.255.224
R1(config-if)#exit
R1#
R3#config term
Enter configuration commands, one per line. End with CTRL/Z.
R3(config)#int s0/0
R3(config-if)#ip address 172.16.1.2 255.255.255.192
R3(config-if)#no shut
R3(config-if)#end
R3#
Task 3:
R1#conf t
Enter configuration commands, one per line. End with CTRL/Z.
R1(config)#router rip
R1(config-router)#version 2
R1(config-router)#network 172.16.1.0
R1(config-router)#network 172.16.4.0
R1(config-router)#no auto-summary
R1(config-router)#exit
R1(config)#router eigrp 10
R1(config-router)#network 172.16.1.0 0.0.0.63
R1(config-router)#network 192.168.5.0
R1(config-router)#no auto-summary
R1(config-router)#exit
R1(config)#router ospf 10
R1(config-router)#network 172.16.1.0 0.0.0.63 area 0
R1(config-router)#network 10.10.10.0 0.0.0.31 area 0
R1(config-router)#end
R1#
R3#conf t
Enter configuration commands, one per line. End with CTRL/Z.
R3(config)#router rip
R3(config-router)#ver 2
R3(config-router)#net 172.16.1.0
R3(config-router)#no auto-sum
R3(config-router)#exit
R3(config)#router eigrp 10
R3(config-router)#network 172.16.1.0
R3(config-router)#no auto-summary
*Mar 1 03:18:45.296: %DUAL-5-NBRCHANGE: IP-EIGRP(0) 10: Neighbor 172.16.1.1 (Serial0/0) is up: new adjacency
R3(config)#router ospf 10
R3(config-router)#network 172.16.1.0 0.0.0.63 area 0
R3(config-router)#end
*Mar 1 03:19:08.550: %OSPF-5-ADJCHG: Process 10, Nbr 192.168.5.1 on Serial0/0 from LOADING to FULL, Loading Done
Task 4:
R3#show ip route
Codes: C - connected, S - static, R - RIP, M - mobile, B – BGP,
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area,
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2,
E1 - OSPF external type 1, E2 - OSPF external type 2,
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1,
L2 - IS-IS level-2, ia - IS-IS inter area,
* - candidate default, U - per-user static route, o - ODR,
P - periodic downloaded static route
Gateway of last resort is not set
172.16.0.0/26 is subnetted, 2 subnets
R 172.16.4.0 [120/1] via 172.16.1.1, 00:00:06, Serial0/0
C 172.16.1.0 is directly connected, Serial0/0
192.168.5.0/29 is subnetted, 1 subnets
D 192.168.5.0 [90/2297856] via 172.16.1.1, 00:03:16, Serial0/0
10.0.0.0/32 is subnetted, 1 subnets
O 10.10.10.1 [110/65] via 172.16.1.1, 00:07:53, Serial0/0
R3#ping 172.16.4.1
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 172.16.4.1, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 4/6/16 ms
R3#ping 192.168.5.1
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.5.1, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 4/4/8 ms
R3#ping 10.10.10.1
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 10.10.10.1, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 4/4/8 ms
Task 5:
R3#conf t
Enter configuration commands, one per line. End with CTRL/Z.
R3(config)#ip access-list extended ROUTING-ACL
R3(config-ext-nacl)#remark “Deny RIP (UDP Port 520)”
R3(config-ext-nacl)#deny udp any any eq 520
R3(config-ext-nacl)#remark “Permit EIGRP (IP Protocol 88)”
R3(config-ext-nacl)#permit 88 any any
R3(config-ext-nacl)#remark “Deny OSPF (IP Protocol 89)”
R3(config-ext-nacl)#deny 89 any any
R3(config-ext-nacl)#remark “Permit All Other IP Traffic”
R3(config-ext-nacl)#permit ip any any
R3(config-ext-nacl)#exit
R3(config)#int s0/0
R3(config-if)#ip access-group ROUTING-ACL in
R3(config-if)#^Z
R3#
ПРИМЕЧАНИЕ. Обратите внимание, что использованы номера IP-протокола 88 и 89 для EIGRP и OSPF соответственно вместо ключевых слов eigrp и ospf. ПРИМЕЧАНИЕ. Вам может быть интересно, почему сосед OSPF не отключился сразу же, когда вы применили входящий ACL. Это связано с тем, что смежность удаляется только по истечении таймера простоя OSPF. Таким образом, через несколько секунд вы должны увидеть на консоли следующее сообщение:Cisco IOS преобразовала их в их общие имена, что вы и увидите, когда введете команду show access-lists.
Task 6:
R3#clear ip route *
R3#show ip route
Codes: C - connected, S - static, R - RIP, M - mobile, B – BGP,
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area,
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2,
E1 - OSPF external type 1, E2 - OSPF external type 2,
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1,
L2 - IS-IS level-2, ia - IS-IS inter area,
* - candidate default, U - per-user static route, o - ODR,
P - periodic downloaded static route
Gateway of last resort is not set
172.16.0.0/26 is subnetted, 1 subnets
C 172.16.1.0 is directly connected, Serial0/0
192.168.5.0/29 is subnetted, 1 subnets
D 192.168.5.0 [90/2297856] via 172.16.1.1, 00:00:03, Serial0/0
ПРИМЕЧАНИЕ. Вам может быть интересно, почему сосед OSPF не отключился сразу же, когда вы применили входящий ACL. Это связано с тем, что смежность удаляется только по истечении таймера простоя OSPF. Таким образом, через несколько секунд вы должны увидеть на консоли следующее сообщение:
*Mar 1 03:34:01.683: %OSPF-5-ADJCHG: Process 10, Nbr 192.168.5.1 on Serial0/0 from FULL to DOWN, Neighbor Down: Dead timer expired
Причина, по которой нам необходимо ввести команду Clear ip Route *, заключается в том, что маршруты RIP удаляются из таблиц маршрутизации только после истечения таймеров. Это будет несколько минут. Таким образом, если вы когда-либо увидите маршрут RIP старше 30 секунд, сработают таймеры удержания RIP, как показано в следующем выводе:
R3#show ip route
Codes: C - connected, S - static, R - RIP, M - mobile, B – BGP,
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area,
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2,
E1 - OSPF external type 1, E2 - OSPF external type 2,
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1,
L2 - IS-IS level-2, ia - IS-IS inter area,
* - candidate default, U - per-user static route, o - ODR,
P - periodic downloaded static route
Gateway of last resort is not set
172.16.0.0/26 is subnetted, 2 subnets
R 172.16.4.0 [120/1] via 172.16.1.1, 00:03:05, Serial0/0
Основываясь на задачах настройки, мы знаем, что ACL работает, поскольку мы можем выполнить проверку связи R3 с R1, а ACL на R3 показывает совпадения для настроенных правил следующим образом:
R1#ping 172.16.1.2
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 172.16.1.2, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 4/4/8 ms
R3#show ip access-lists ROUTING-ACL
Extended IP access list ROUTING-ACL
10 deny udp any any eq rip (80 matches)
20 permit eigrp any any (453 matches)
30 deny ospf any any (135 matches)
40 permit ip any any (15 matches)
