Настройка маршрутизации между сетями VLAN с использованием конфигурации router-on-a-stick

Топология:

Таблица адресации:

Устройство Принадлежность к VLAN IP-адрес Маска подсети Шлюз по
умолчанию
vESR-Router-1 10 10.0.10.1 255.255.255.248 —
20 10.0.20.1 255.255.255.192
PC1 10 10.0.10.5 255.255.255.248 10.0.10.1
PC2 20 10.0.20.55 255.255.255.192 10.0.20.1

Задача:

  1. Создание сети и настройка основных параметров устройства;
  2. Создание сетей VLAN и назначение портов коммутатора;
  3. Настройка транка 802.1Q между коммутаторами;
  4. Настройка маршрутизации между сетями VLAN;
  5. Проверка работы маршрутизации между VLAN

Реализация:

Настраиваем на всех устройствах имена согласно топологии и баннерные сообщения

vESR-Router-1:

  • Выполняем первый вход на маршрутизатор vESR-Router-1:
    • по умолчанию имя пользователя: admin с паролем: password
    • устанавливаем новый пароль: P@ssw0rd:
vesr(change-expired-password)# password P@ssw0rd
vesr(change-expired-password)# commit
vesr(change-expired-password)# confirm
vesr#
  • Переходим в режим глобальной конфигурации и назначаем имя в соответствие с топологией:
vesr# configure terminal
vesr(config)# hostname vESR-Router-1
  • Задаём баннерные сообщения:
    • текстовое сообщение, выводимое до аутентификации пользователя на маршрутизаторе:
vesr(config)# banner login "Unauthorized connection is prosecuted by the law of the Russian Federation"
    • текстовое сообщение, выводимое после успешной аутентификации пользователя на маршрутизаторе:
vesr(config)# banner exec "Hello! This is an vESR!"
  • Применяем и подтверждаем внесённые изменения:
vesr# commit
vESR-Router-1# confirm

vESR-Switch-1 | vESR-Switch-2:

  • Выполняем аналогичную настройку:
    • результат:
      • vESR-Switch-1:

      • vESR-Switch-2:

Создание сетей VLAN

  • Создаём VLAN на коммутаторах в  соответствие с топологией:
    • vESR-Switch-1:
vESR-Switch-1(config)# vlan 10
vESR-Switch-1(config-vlan)# name Accounting
vESR-Switch-1(config-vlan)# exit
vESR-Switch-1(config)# vlan 20
vESR-Switch-1(config-vlan)# name Sales
vESR-Switch-1(config-vlan)# exit
    • vESR-Switch-2:
vESR-Switch-2# configure terminal
vESR-Switch-2(config)# vlan 20
vESR-Switch-2(config-vlan)# name Sales
vESR-Switch-2(config-vlan)# exit
vESR-Switch-2(config)# vlan 10
vESR-Switch-2(config-vlan)# name Accounting
vESR-Switch-2(config-vlan)# exit

Важно!

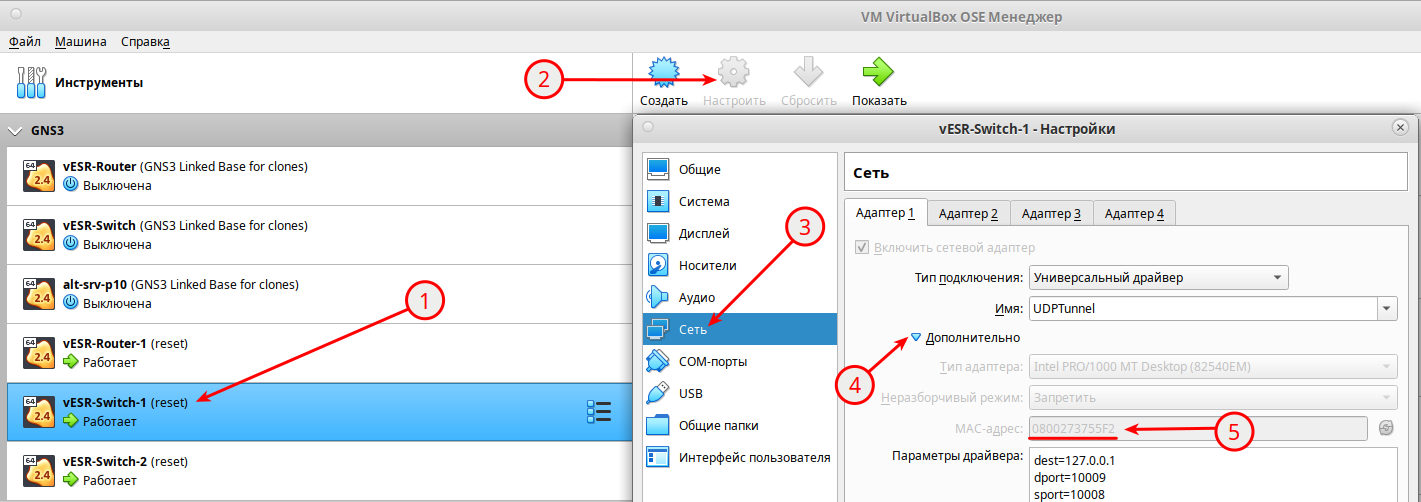

Перед настройкой интерфейсов смотрим какие интерфейсы активны и также сравниваем их МАС-адреса с МАС-адресами сетевых адаптеров на созданной ВМ в VirtualBox!

vESR-Switch-1:

  • из привилегированного режима смотрим имена и МАС-адреса интерфейсов а также их статус:
vESR-Switch-1(config)# do show interfaces status
    • результат:

  • Интерфейс в топологии GNS3 — e0 будет соответствовать виртуальному Адаптеру1 в VitrtualBox — далее по такому же принципу;
    • работаем с интерфейсами которые в состоянии up:
      • в топологии GNS3 — интерфейс e0 — смотрит в сторону vESR-Switch-1 и соответствует Адаптеру 1 в VirtualBox;
      • в топологии GNS3 — интерфейс e1 — смотрит в сторону vESR-Router-1 и соответствует Адаптеру 2 в VirtualBox;
      • в топологии GNS3 — интерфейс e2 — смотрит в сторону PC1 и соответствует Адаптеру 3 в VirtualBox:

И так для каждого Адаптера;

  • Таким образом, в конкретной случае имеем:
    • gi1/0/5 — в сторону vESR-Switch-2;
    • gi1/0/6 — в сторону vESR-Router-1;
    • gi1/0/1 — в сторону PC1

Назначаем порты доступа в соответствующие VLAN-ы

vESR-Switch-1:

  • Переходим на интерфейс в сторону PC1 переводим в режим работы L2 и определяем в качестве порта доступа для VLAN-а 10:
vESR-Switch-1(config)# interface gi1/0/1
vESR-Switch-1(config-if-gi)# description "PC1"
vESR-Switch-1(config-if-gi)# mode switchport
vESR-Switch-1(config-if-gi)# switchport mode access
vESR-Switch-1(config-if-gi)# switchport access vlan 10
vESR-Switch-1(config-if-gi)# exit

vESR-Switch-2:

  • Переходим на интерфейс в сторону PC2 переводим в режим работы L2 и определяем в качестве порта доступа для VLAN-а 20:
vESR-Switch-2(config)# interface gi1/0/1
vESR-Switch-2(config-if-gi)# description "PC2"
vESR-Switch-2(config-if-gi)# mode switchport
vESR-Switch-2(config-if-gi)# switchport mode access
vESR-Switch-2(config-if-gi)# switchport access vlan 20
vESR-Switch-2(config-if-gi)# exit

Назначаем магистральный канал между коммутаторами

vESR-Switch-1:

  • Переходим на интерфейс направленный в сторону vESR-Switch-2 — переводим его в режим работы L2:
vESR-Switch-1# configure terminal
vESR-Switch-1(config)# interface gi1/0/5
vESR-Switch-1(config-if-gi)# description "vESR-Switch-2"
vESR-Switch-1(config-if-gi)# mode switchport
  • Назначаем данный порт магистральным (trunk), а также изменения членства интерфейса во VLAN по умолчанию на тегированное:
vESR-Switch-1(config-if-gi)# switchport mode trunk
vESR-Switch-1(config-if-gi)# switchport default-vlan tagged
  • Разрешаем передачу по магистральному канало только используемые VLAN-ы:
vESR-Switch-1(config-if-gi)# switchport trunk allowed vlan add 10,20
vESR-Switch-1(config-if-gi)# exit

vESR-Switch-2:

  • Аналогично настраиваем порт, который направлен в сторону vESR-Switch-1:
vESR-Switch-2(config)# interface gi1/0/6
vESR-Switch-2(config-if-gi)# description "vESR-Switch-1"
vESR-Switch-2(config-if-gi)# mode switchport
vESR-Switch-2(config-if-gi)# switchport mode trunk
vESR-Switch-2(config-if-gi)# switchport default-vlan tagged
vESR-Switch-2(config-if-gi)# switchport trunk allowed vlan add 10,20
vESR-Switch-2(config-if-gi)# exit

vESR-Switch-1:

  • Также переводим интерфейс в стророну vESR-Router-1 в магистральный порт и разрешаем только используемые VLAN-ы:
vESR-Switch-1(config-if-gi)# description "vESR-Router-1"
vESR-Switch-1(config-if-gi)# mode switchport
vESR-Switch-1(config-if-gi)# switchport mode trunk
vESR-Switch-1(config-if-gi)# switchport default-vlan tagged
vESR-Switch-1(config-if-gi)# switchport trunk allowed vlan add 10,20
vESR-Switch-1(config-if-gi)# exit
  • Применяем и подтверждаем внесённые изменения:
    • vESR-Switch-1 | vESR-Switch-2:
commit
confirm

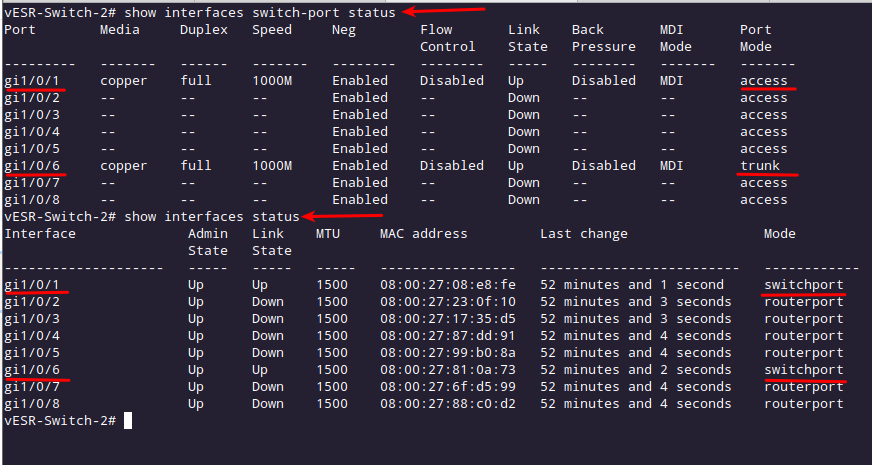

  • Проверяем статус L2-интерфейсов:
    • vESR-Switch-1:
vESR-Switch-1# show interfaces switch-port status
vESR-Switch-1# show interfaces status
      • результат:

    • vESR-Switch-2:
vESR-Switch-2# show interfaces switch-port status
vESR-Switch-2# show interfaces status
      • Результат:

  • Также смотрим VLAN-ы:
    • vESR-Switch-1:

    • vESR-Switch-2:

Настраиваем подинтерфейсы для каждой VLAN, как указано в таблице IP-адресации

vESR-Router-1:

  • На основе физического интерфейса gi1/0/1 — который смотрит в сторону vESR-Switch-1 поднимаем подинтерфейс для vlan 10:
vESR-Router-1(config)# interface gi1/0/1.10
vESR-Router-1(config-subif)# description "VLAN10"
    • отключаем firewall и назначаем IPv4 — адрес в соответствие с таблице адрисации:
vESR-Router-1(config-subif)# ip firewall disable
vESR-Router-1(config-subif)# ip address 10.0.10.1/29
vESR-Router-1(config-subif)# exit
  • На основе физического интерфейса gi1/0/1 — который смотрит в сторону vESR-Switch-1 поднимаем подинтерфейс для vlan 20:
vESR-Router-1(config)# interface gi1/0/1.20
vESR-Router-1(config-subif)# description "VLAN20"
vESR-Router-1(config-subif)# ip firewall disable
vESR-Router-1(config-subif)# ip address 10.0.20.1/26
vESR-Router-1(config-subif)# exit
  • Применяем и подтверждаем внесённые изменения:
vESR-Router-1(config)# end
vESR-Router-1# commit
vESR-Router-1# confirm
  • Проверяем:
vESR-Router-1# show ip interfaces
    • результат:

Назначаем IPv4-адреса оконечным устройствам из соответствующих сетей для проверки связности:

  • PC1:
PC1> ip 10.0.10.5/29 10.0.10.1
  • PC2:
PC2> ip 10.0.20.55/26 10.0.20.1
  • Проверяем:
    • доступность шлюза в каждом VLAN-е:
      • vlan10:

      • vlan20:

Проверяем маршрутизацию между VLAN-ами

  • PC1 — PC2:

  • PC2 — PC1:
