Настройка DHCP-сервера на vESR

Топология:

Задача:

1. Выполнить базовую настройку Маршрутизатора и Коммутатора
2. На Маршрутизаторе выполнить настройку DHCP — сервера со следующими параметрами:
   1. Адрес сети – согласно топологии;
   2. Адрес шлюза по умолчанию – адрес Маршрутизатора
      1. Адрес маршрутизатора — первый адрес в предложенной сети;
   3. DNS-суффикс – vesr.company;
   4. DNS-сервер — 77.88.8.8;
   5. Исключить из выдаваемого диапазона:
      1. пять первых узловых адресов из предложенной сети;
      2. пять последних узловых адресов из предложенной сети;
3. На Коммутаторе перевести порты в режим работы L2
4. На оконечных устройствах получить сетевые параметры автоматически и проверить связноть

Реализация:

Настраиваем на всех устройствах имена согласно топологии и баннерные сообщения

vESR-Router-1:

• Выполняем первый вход на маршрутизатор vESR-Router-1:
  • по умолчанию имя пользователя: admin с паролем: password
  • устанавливаем новый пароль: P@ssw0rd:

vesr(change-expired-password)# password P@ssw0rd
vesr(change-expired-password)# commit
vesr(change-expired-password)# confirm
vesr#

• Переходим в режим глобальной конфигурации и назначаем имя в соответствие с топологией:

vesr# configure terminal
vesr(config)# hostname vESR-Router-1

• Задаём баннерные сообщения:
  • текстовое сообщение, выводимое до аутентификации пользователя на маршрутизаторе:

vesr(config)# banner login "Unauthorized connection is prosecuted by the law of the Russian Federation"

• • текстовое сообщение, выводимое после успешной аутентификации пользователя на маршрутизаторе:

vesr(config)# banner exec "Hello! This is an vESR!"

• Применяем и подтверждаем внесённые изменения:

vesr(config)# end
vesr# commit
vESR-Router-1# confirm

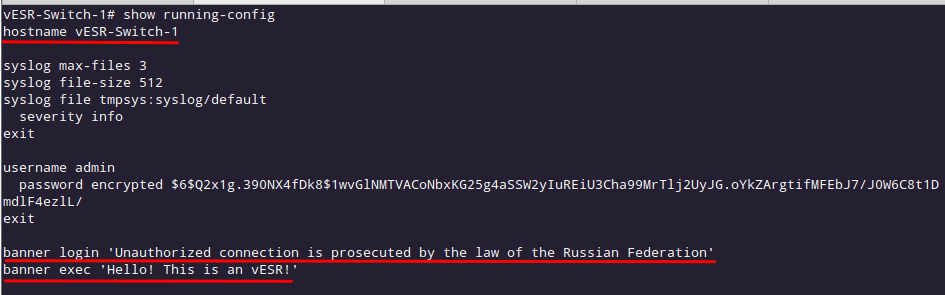

vESR-Switch-1:

• Выполняем аналогичную настройку:
  • результат:

Назначаем IPv4 — адрес на интерфейс маршрутизатора

vESR-Router-1:

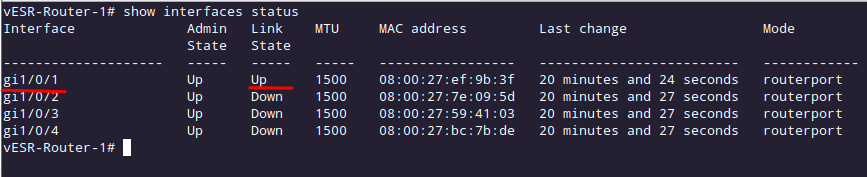

• смотрим какой интерфейс подключён к Коммутатору:

vESR-Router-1# show interfaces status

• • результат:

• назначаем IPv4 — адрес на интерфейс gi1/0/1:

vESR-Router-1# configure terminal
vESR-Router-1(config)# interface gi1/0/1
vESR-Router-1(config-if-gi)# description "vESR-Switch-1"
vESR-Router-1(config-if-gi)# ip firewall disable
vESR-Router-1(config-if-gi)# ip address 10.0.10.1/24
vESR-Router-1(config-if-gi)# exit

• выходим в привилегированный режим — применяем и подтверждаем внесённые изменения:

vESR-Router-1(config)# end
vESR-Router-1# commit
vESR-Router-1# confirm

• проверяем:

vESR-Router-1# show ip interfaces

• • результат:

Настраиваем DHCP — сервер на Маршрутизаторе

vESR-Router-1:

• Создадим пул адресов с именем «LOCAL-POOL-1»:

vESR-Router-1# configure terminal
vESR-Router-1(config)# ip dhcp-server pool "LOCAL-POOL-1"

• Указываем адрес сети:

vESR-Router-1(config-dhcp-server)# network 10.0.10.0/24

• Определяем диапазон адресов, разрешенных для распределения:

vESR-Router-1(config-dhcp-server)# address-range 10.0.10.1-10.0.10.254

• Определяем диапазон адресов, не разрешенных для распределения:

vESR-Router-1(config-dhcp-server)# excluded-address-range 10.0.10.1-10.0.10.5
vESR-Router-1(config-dhcp-server)# excluded-address-range 10.0.10.250-10.0.10.254

• Определяем параметра DHCP 3 (список маршрутизаторов по умолчанию):

vESR-Router-1(config-dhcp-server)# default-router 10.0.10.1

• Определяем параметра DHCP 15 (доменное имя):

vESR-Router-1(config-dhcp-server)# domain-name "vesr.company"

• Определяем параметра DHCP 6 (список DNS-серверов):

vESR-Router-1(config-dhcp-server)# dns-server 77.88.8.8

• Включаем DHCP-сервер:

vESR-Router-1(config-dhcp-server)# exit
vESR-Router-1(config)# ip dhcp-server

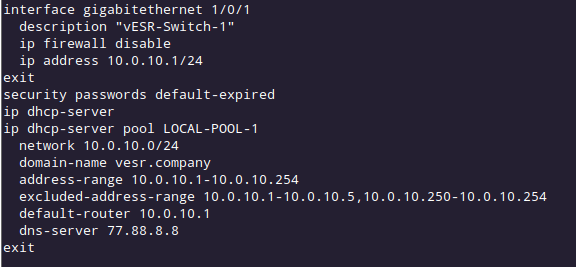

• Выходим в привилегированный режим проверяем файл candidate-config до внесения изменений и подтверждения:

vESR-Router-1(config)# end
vESR-Router-1# show candidate-config

• • результат:

• применяем и подтверждаем внесённые изменения:

vESR-Router-1# commit
vESR-Router-1# confirm

• проверяем:

vESR-Router-1# show ip dhcp server pool LOCAL-POOL-1

• • результат:

Настраиваем порты Коммутатора в режим работы L2

vESR-Switch-1:

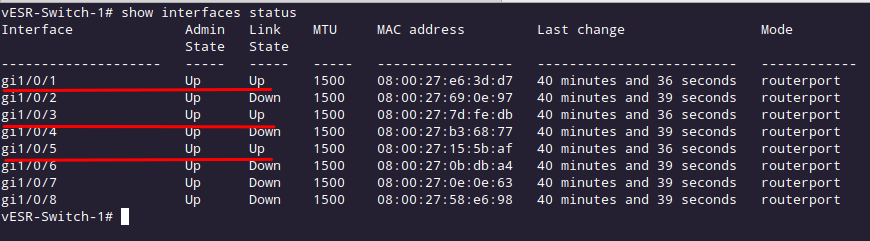

• проверяем какие интерфейсы используются:

vESR-Switch-1# show interfaces status

• • результат:

• переводим их в режим работы L2:

vESR-Switch-1(config)# interface gi1/0/1,gi1/0/3,gi1/0/5
vESR-Switch-1(config-if-gi)# mode switchport
vESR-Switch-1(config-if-gi)# exit

• выходим в привилегированный режим — применяем и подтверждаем внесённые изменения:

vESR-Switch-1(config)# end
vESR-Switch-1# commit
vESR-Switch-1# confirm

• проверяем:

show interfaces status | include switchport

• • результат:

На оконечных устройствах получаем сетевые параметры от DHCP — сервера

• PC1:

PC1> dhcp

• • результат:

• PC2:

PC2> dhcp

• • результат:

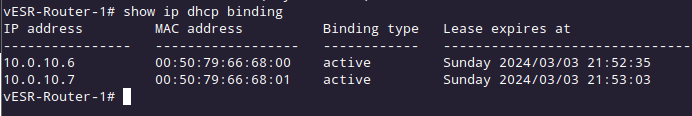

• Проверяем на Маршрутизаторе информацию о выданных IP-адресах:

vESR-Router-1# show ip dhcp binding

• • результат:

• С оконечных устройств проверяем связность как с Маршрутизатором, так и друг с другом:
  • PC1 — vESR-Router-1:

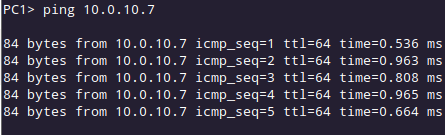

• • PC1 — PC2:

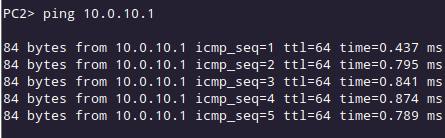

• • PC2 — vESR-Router-1:

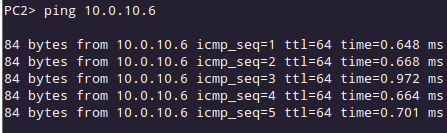

• • PC2 — PC1:
