Настройка маршрутизации между площадками HQ, BR и COD

ADM-HQ:

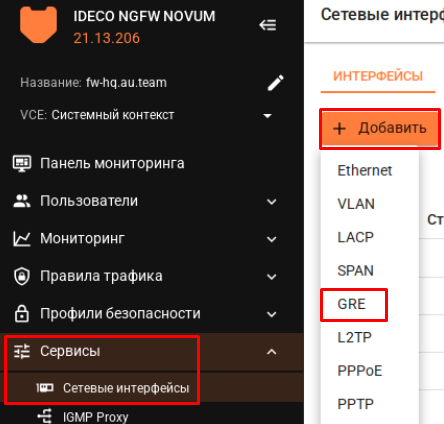

  • Создаём туннельный интерфейс tunnel.1 в сторону RTR-BR с IP-адресом 10.0.1.1/30:

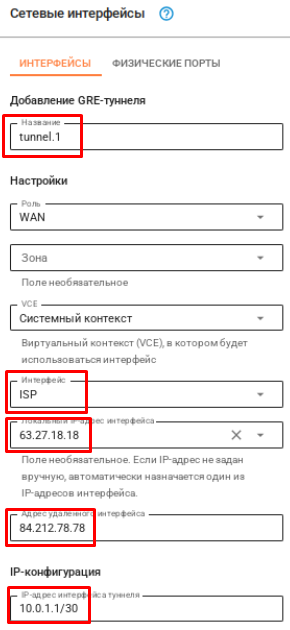

  • указываем параметры GRE-туннеля

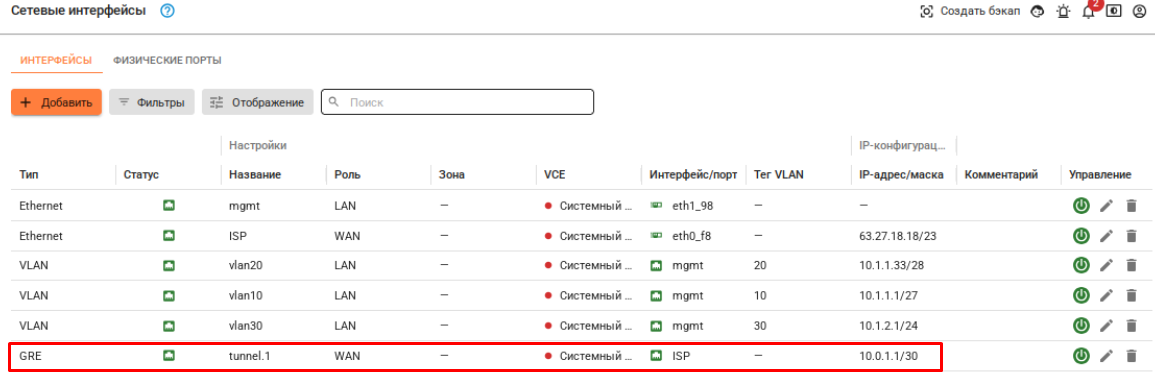

  • Должно получиться следующее:

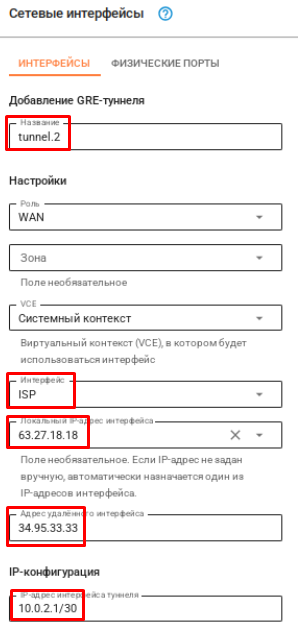

  • Аналогично для tunnel.2в сторону RTR-COD с IP-адресом 10.0.2.1/30:

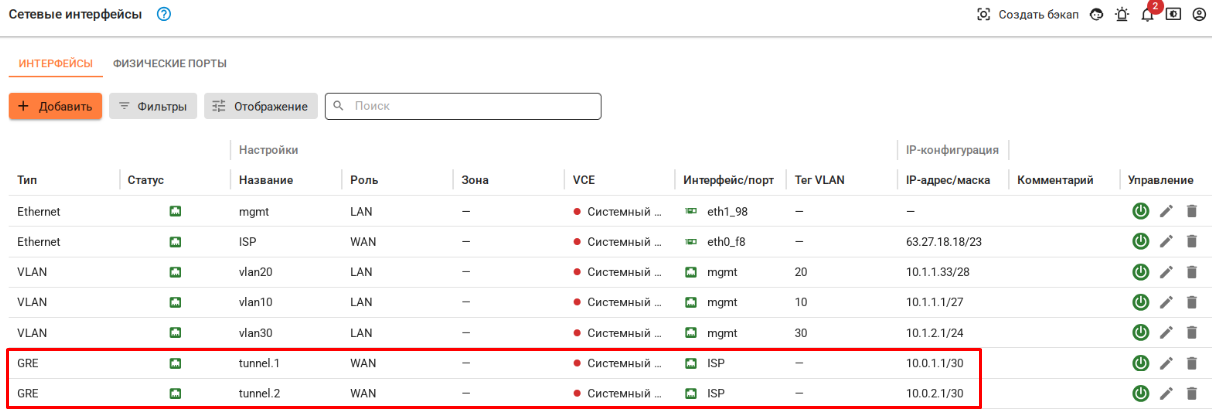

  • В результате должно получиться

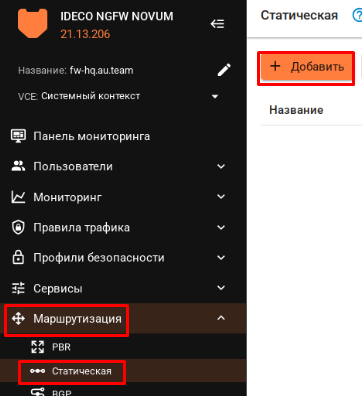

  • Настраиваем статическую маршрутизацию в сети BR и COD:

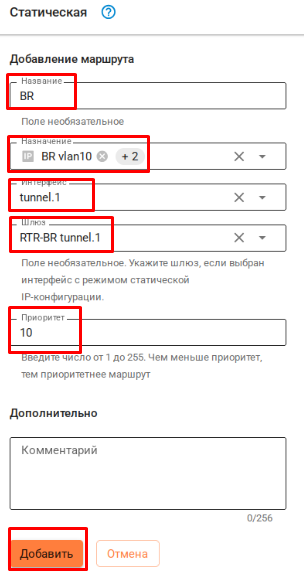

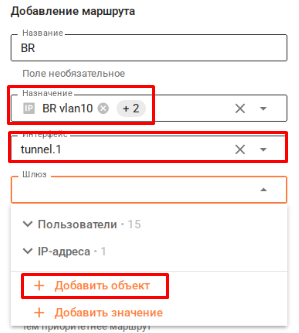

  • указываем параметры маршрутов в сеть BR (3 сети: vlan 10, vlan 20 и сеть между RTR и FW)

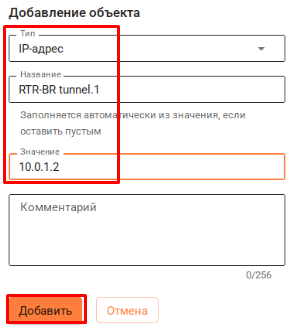

Добавим шлюз

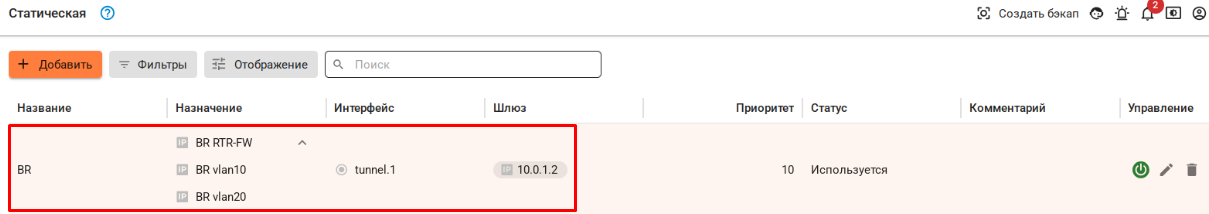

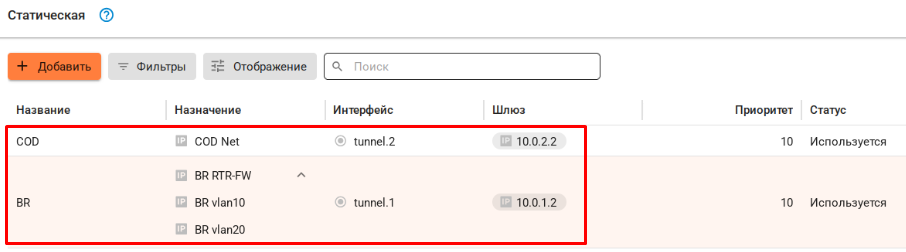

  • Должно получиться:

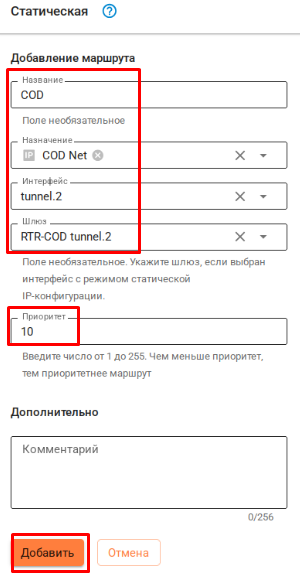

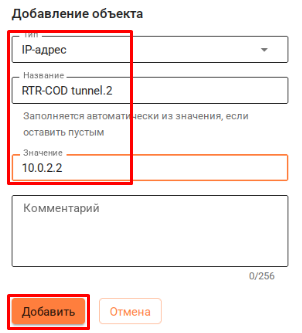

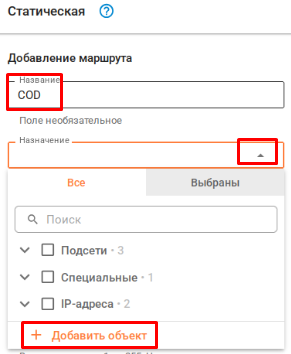

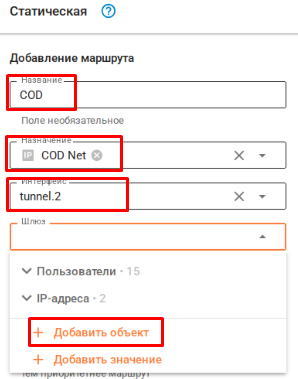

  • Добавляем аналогичным образом маршрут в сеть COD:

    • должно получиться

RTR-BR:

  • Создаём туннельные интерфейсы:
enable
conf t

interface tunnel.1
description "GRE-to-FW-HQ"
ip address 10.0.1.2/30
ip tunnel 84.212.78.78 63.27.18.18 mode gre
exit
interface tunnel.3
description "GRE-to-RTR-COD"
ip address 10.0.3.2/30
ip tunnel 84.212.78.78 34.95.33.33 mode gre
exit
write memory
  • Проверить:
rtr-br#show interface tunnel.1
 Interface tunnel.1 is up
  Description: "GRE-to-FW-HQ"
  ...................
rtr-br#show interface tunnel.3
 Interface tunnel.3 is up
  Description: "GRE-to-RTR-COD"
  ..................
rtr-br#
  • Добавляем статические маршруты в сети офиса HQ (HQ VLAN 10, 20, 30):
conf t

ip route 10.1.1.0/27 10.0.1.1
ip route 10.1.1.32/28 10.0.1.1
ip route 10.1.2.0/24 10.0.1.1
write memory
  • Проверить:
rtr-br#show ip route static
IP Route Table for VRF "default"
S       10.1.1.0/27 [1/0] via 10.0.1.1, tunnel.1
S       10.1.1.32/28 [1/0] via 10.0.1.1, tunnel.1
S       10.1.2.0/24 [1/0] via 10.0.1.1, tunnel.1

Gateway of last resort is not set
rtr-br#
  • C ADM-HQ проверить доступность FW-BR, SRV-BR и CLI-BR:
    • ping -c3 fw-br
    • ping -c3 srv-br
    • ping -c3 10.2.2.2
  • Настраиваем OSPF для обмена маршрутной информацией с RTR-COD:
conf t

router ospf 2
passive-interface default
no passive-interface tunnel.3
network 10.0.3.0/30 area 0
exit
write memory
  • Проверить:

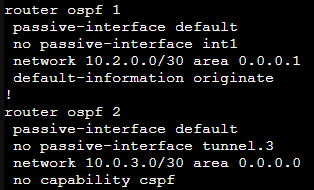

rtr-br#show run ospf

RTR-COD:

  • Создаём туннельные интерфейсы:
enable
conf t
interface tunnel.2
description "GRE-to-FW-HQ"
ip address 10.0.2.2/30
ip tunnel 34.95.33.33 63.27.18.18 mode gre
exit
interface tunnel.3
description "GRE-to-RTR-BR"
ip address 10.0.3.1/30
ip tunnel 34.95.33.33 84.212.78.78 mode gre
exit
write memory
  • Проверить:
rtr-cod#show interface tunnel.2
 Interface tunnel.2 is up
  Description: "GRE-to-FW-HQ"
  ..................
rtr-cod#show interface tunnel.3
 Interface tunnel.3 is up
  Description: "GRE-to-RTR-BR"
  ..................
rtr-cod#
  • Добавляем статические маршруты в сети офиса HQ:
conf t

ip route 10.1.1.0/27 10.0.2.1
ip route 10.1.1.32/28 10.0.2.1
ip route 10.1.2.0/24 10.0.2.1
write memory
  • C ADM-HQ проверить доступность всех устройств COD:
    • ping -c1 rtr-cod
    • ping -c1 sw-cod
    • ping -c1 ha1-cod
    • ping -c1 ha2-cod
    • ping -c1 srv1-cod
    • ping -c1 srv2-cod
    • ping -c1 srv3-cod
  • Настраиваем на RTR-COD OSPF для обмена маршрутной информацией с RTR-BR:
conf t
router ospf 1
passive-interface default
no passive-interface tunnel.3
network 10.0.3.0/30 area 0
network 172.16.0.0/23 area 0
exit
write memory
  • Добавляем статические маршруты в офис BR:
ip route 10.2.0.0/30 10.0.3.2
ip route 10.2.1.0/28 10.0.3.2
ip route 10.2.2.0/25 10.0.3.2
write memory

Проверяем полную связность между всеми площадками:

  • Из HQ в BR:
    • [user@adm-hq ~]$ ping -c1 rtr-br
    • [user@adm-hq ~]$ ping -c1 fw-br
    • [user@adm-hq ~]$ ping -c1 srv-br
    • [user@adm-hq ~]$ ping -c1 10.2.2.2
  • Из HQ в COD:
    • [user@adm-hq ~]$ ping -c1 rtr-cod
    • [user@adm-hq ~]$ ping -c1 sw-cod
    • [user@adm-hq ~]$ ping -c1 ha1-cod
    • [user@adm-hq ~]$ ping -c1 ha2-cod
    • [user@adm-hq ~]$ ping -c1 srv1-cod
    • [user@adm-hq ~]$ ping -c1 srv2-cod
    • [user@adm-hq ~]$ ping -c1 srv3-cod
  • Из BR в HQ:

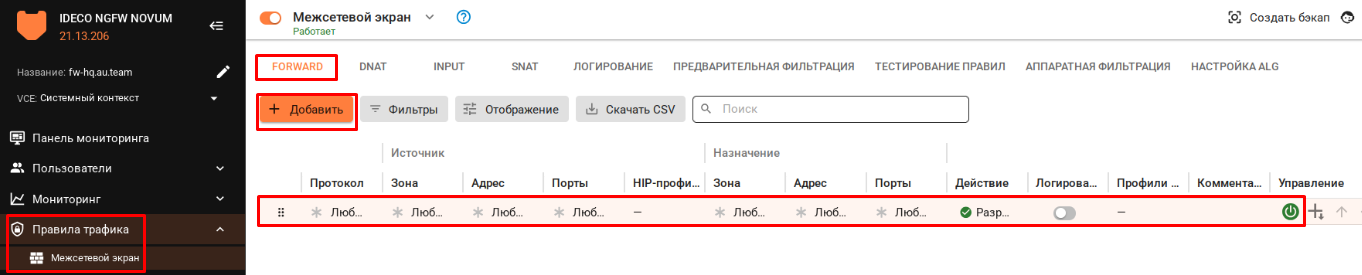

    • предварительно необходимо добавить разрешающее правило для любого трафика в FORWARD на FW-HQ

    • ping -c1 fw-hq
    • ping -c1 srv-hq
    • ping -c1 10.1.2.128
  • Из BR в COD:
    • ping -c1 rtr-cod
    • ping -c1 sw-cod
    • ping -c1 ha1-cod
    • ping -c1 ha2-cod
    • ping -c1 srv1-cod
    • ping -c1 srv2-cod
    • ping -c1 srv3-cod
  • Из COD в HQ:
    • ping -c1 fw-hq
    • ping -c1 srv-hq
    • ping -c1 adm-hq
    • ping -c1 10.1.2.128
  • Из COD в BR:
    • ping -c1 rtr-br
    • ping -c1 fw-br
    • ping -c1 srv-br
    • ping -c1 10.2.2.2
