Задание:
- Трафик HQ-SRV должен принадлежать VLAN 100
- Трафик HQ-CLI должен принадлежать VLAN 200
- Предусмотреть возможность передачи трафика управления в VLAN 999
- Реализовать на HQ-RTR маршрутизацию трафика всех указанных VLAN с использованием одного сетевого адаптера ВМ/физического порта
- Сведения о настройке коммутации внесите в отчёт
Вариант реализации:
Гипервизор:
- В качестве коммутатора используется виртуальный коммутатор на уровне Виртуализации PVE (на котором развёрнут стенд) например vmbr3:

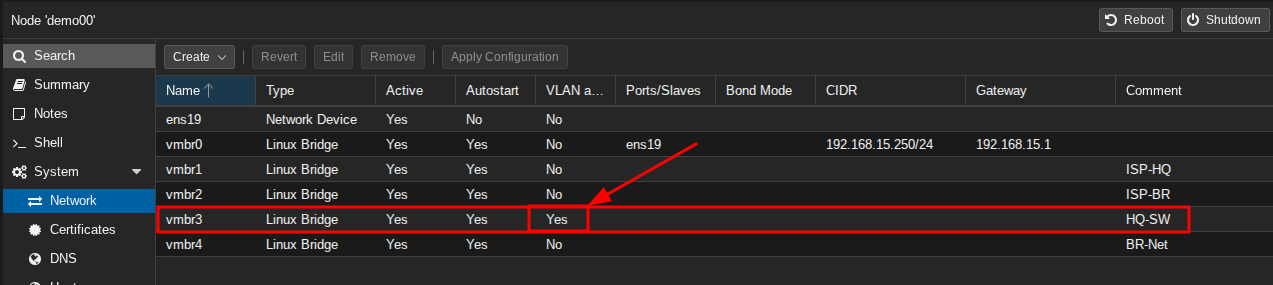

- подразумевается что для vmbr3 в текущем случае выставлен чек-бокс VLAN aware:
- Реализуем необходимые порты «доступа (access)»:

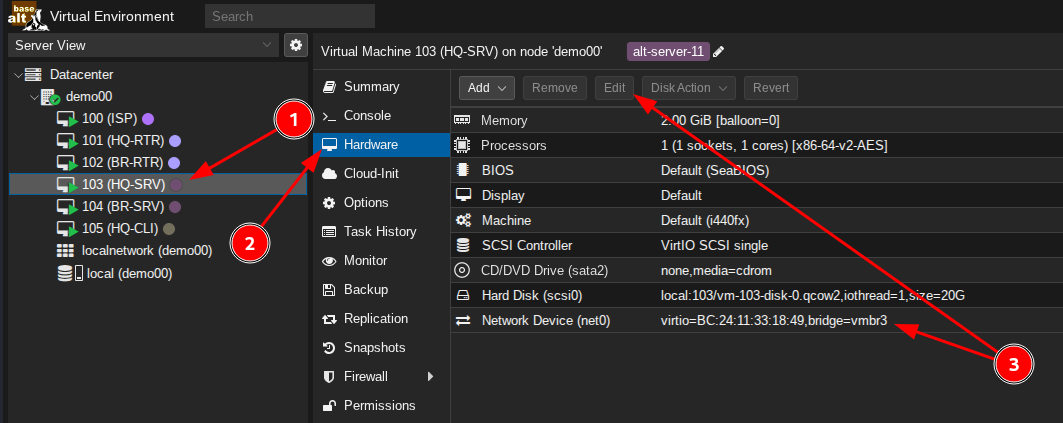

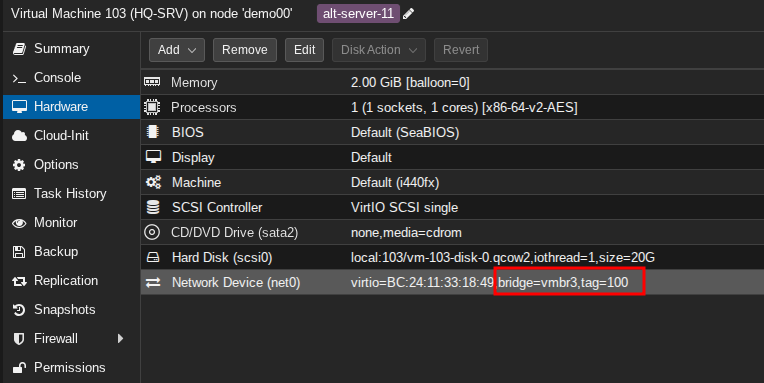

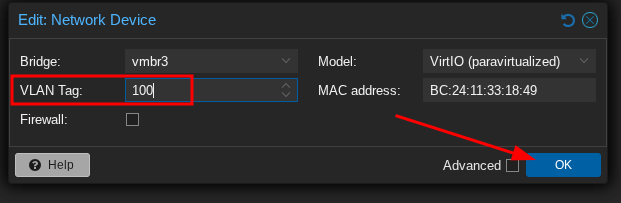

- HQ-SRV (vlan 100 — Сервера):
-

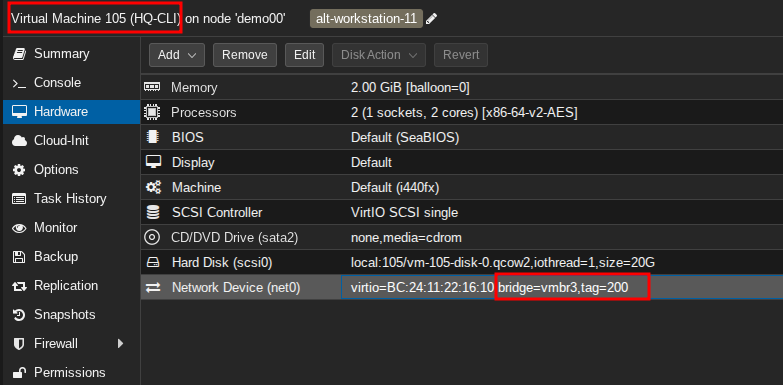

- HQ-CLI (vlan 200 — Клиенты):
- Проверить, с HQ-SRV должен быть доступен HQ-RTR:
Средствами ОС:
Настройка HQ-RTR представлена в пункте «Настройка доступа к Интернет, на маршрутизаторе ISP»
HQ-SRV
rm -f /etc/net/ifaces/enp7s1/ipv4*
echo «TYPE=eth» > /etc/net/ifaces/enp7s1/options
mkdir /etc/net/ifaces/enp7s1.100
echo «TYPE=vlan» > /etc/net/ifaces/enp7s1.100/options
echo «HOST=enp7s1» >> /etc/net/ifaces/enp7s1.100/options
echo «VID=100» >>/etc/net/ifaces/enp7s1.100/options
echo «192.168.100.2/27» > /etc/net/ifaces/enp7s1.100/ipv4address
echo «default via 192.168.100.1» > /etc/net/ifaces/enp7s1.100/ipv4route
echo «nameserver 77.88.8.8» > /etc/net/ifaces/enp7s1.100/resolv.conf
systemctl restart network
Проверим:
