Настройка динамической трансляции адресов на HQ-RTR и BR-RTR

• С точки зрения EcoRouter — реализуем конфигурацию static source PAT:
  • Интерфейс в сторону ISP с именем isp — назначаем как nat outside:

hq-rtr>enable
hq-rtr#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
hq-rtr(config)#interface isp
hq-rtr(config-if)#ip nat outside
hq-rtr(config-if)#exit

• • Подинтерфейсы  vl100, vl200, vl999 — назначаем как nat inside:

hq-rtr(config)#interface vl100
hq-rtr(config-if)#ip nat inside
hq-rtr(config-if)#exit
hq-rtr(config)#interface vl200
hq-rtr(config-if)#ip nat inside
hq-rtr(config-if)#exit
hq-rtr(config)#interface vl999
hq-rtr(config-if)#ip nat inside
hq-rtr(config-if)#exit

• • создаём пулы адресов для локальных подсетей офиса HQ для входящего трафика — указываем диапазон адресов из выделенных подсетей:

hq-rtr(config)#ip nat pool VLAN100 192.168.100.1-192.168.100.30
hq-rtr(config)#ip nat pool VLAN200 192.168.200.1-192.168.200.254
hq-rtr(config)#ip nat pool VLAN999 192.168.99.1-192.168.99.6

• • задаём правила для трансляции адресов:

hq-rtr(config)#ip nat source dynamic inside-to-outside pool VLAN100 overload interface isp
hq-rtr(config)#ip nat source dynamic inside-to-outside pool VLAN200 overload interface isp
hq-rtr(config)#ip nat source dynamic inside-to-outside pool VLAN999 overload interface isp
hq-rtr(config)#write memory
Building configuration...

hq-rtr(config)#

• Проверяем доступ в сеть Интернет с устройств офиса HQ — HQ-SRV:

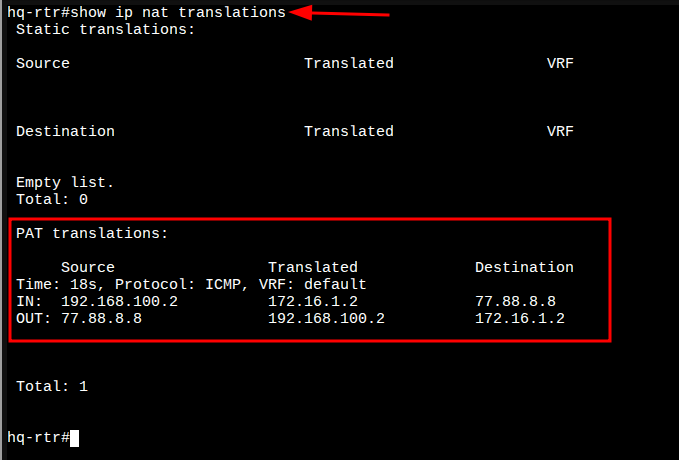

• Проверяем заполнение таблицы трансляции адресов на HQ-RTR:

mcedit /etc/net/sysctl.conf

net.ipv4.ip_forward=1

systemctl restart network

apt-get install -y iptables

iptables -t nat -A POSTROUTING -o enp7s1 -j MASQUERADE

iptables-save >> /etc/sysconfig/iptables

systemctl enable --now iptables

Так как ранее были сохранены настройки во vtysh, то forwarding после перезагрузки будет слетать, чиним это

vtysh

wr

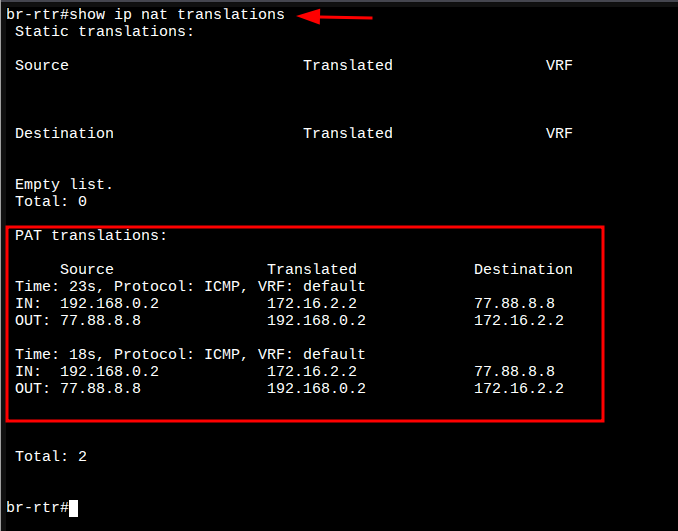

• Настраиваем аналогично HQ-RTR:

br-rtr>enable
br-rtr#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
br-rtr(config)#interface isp
br-rtr(config-if)#ip nat outside
br-rtr(config-if)#exit
br-rtr(config)#interface int1
br-rtr(config-if)#ip nat inside
br-rtr(config-if)#exit
br-rtr(config)#ip nat pool BR-Net 192.168.0.1-192.168.0.14
br-rtr(config)#ip nat source dynamic inside-to-outside pool BR-Net overload interface isp
br-rtr(config)#exit
br-rtr#write memory
Building configuration...

br-rtr#

mcedit /etc/net/sysctl.conf

net.ipv4.ip_forward=1

systemctl restart network

apt-get install -y iptables

iptables -t nat -A POSTROUTING -o enp7s1 -j MASQUERADE

iptables-save >> /etc/sysconfig/iptables

systemctl enable --now iptables

Так как ранее были сохранены настройки во vtysh, то forwarding после перезагрузки будет слетать, чиним это

vtysh

wr
