Настройка DNS для офисов HQ и BR

Задание:

• Основной DNS-сервер реализован на HQ-SRV
• Сервер должен обеспечивать разрешение имён в сетевые адреса устройств и обратно в соответствии с таблицей 3
• В качестве DNS сервера пересылки используйте любой общедоступный DNS сервер(77.88.8.7, 77.88.8.3 или другие)

Устройство	Запись	Тип
HQ-RTR	hq-rtr.au-team.irpo	A,PTR
BR-RTR	br-rtr.au-team.irpo	A
HQ-SRV	hq-srv.au-team.irpo	A,PTR
HQ-CLI	hq-cli.au-team.irpo	A,PTR
BR-SRV	br-srv.au-team.irpo	A
ISP (интерфейс направленный в сторону HQ-RTR)	docker.au-team.irpo	A
ISP  (интерфейс направленный в сторону BR-RTR)	web.au-team.irpo	A

Вариант реализации:

HQ-SRV:

• Для установки и дальнейшей настройки DNS-сервера, необходимо выполнить установку пакета BIND:

apt-get update && apt-get install bind bind-utils -y

• Далее выполняется редактирование конфигурационного файла /var/lib/bind/etc/options.conf согласно скриншоту

vim /var/lib/bind/etc/options.conf

• • где:
    • listen-on параметр определяет адреса и порты, на которых DNS-сервер будет слушать запросы;
    • В параметре forwarders указываются сервера, куда будут перенаправляться запросы, на которые нет информации в локальной зоне;
    • allow-query – IP-адреса и подсети от которых будут обрабатываться запросы;

• Далее необходимо добавить зоны прямого и обратного просмотра в файл /var/lib/bind/etc/rfc1912.conf:

vim /var/lib/bind/etc/rfc1912.conf

• • Добавляем следующее содержимое (в конец файла):

• Создаём файлы зон прямого и обратного просмотра из шаблона:

• Необходимо сконфигурировать файл au-team.irpo:

vim /var/lib/bind/etc/zone/au-team.irpo

• • который является прямой зоной следующим образом:

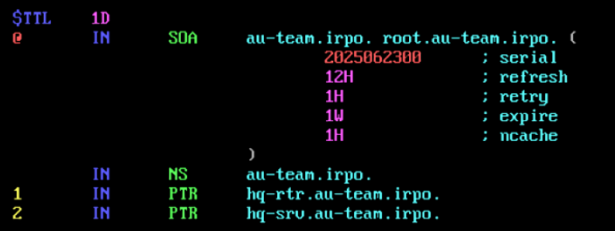

• Далее необходимо настроить обратную зону и привести файл 100.168.192.in-addr.arpa:

vim /var/lib/bind/etc/zone/100.168.192.in-addr.arpa

• • к следующему виду:

• Далее необходимо настроить обратную зону и привести файл 200.168.192.in-addr.arpa:

vim /var/lib/bind/etc/zone/200.168.192.in-addr.arpa

• • к следующему виду:

• Для DNS-сервиса важно обеспечить непрерывный аптайм, не допуская даже минутных простоев.
• Если вы попытаетесь перезапустить systemd-юнит обычной командой systemctl, а в конфигурации будут ошибки, то BIND не запустится.

• Чтобы избежать столь неприятных последствий, надо правильно настроить утилиту rndc, которая позволяет обойти эти сложности.
• После того, как конфигурация зон была завершена, для корректной работы службы bind необходимо выполнить команду:

rndc-confgen > /var/lib/bind/etc/rndc.key

• • Затем выполнить команду:

sed -i ‘6,$d’ /var/lib/bind/etc/rndc.key

• • • Результат:

• Перед запуском службы остается поменять группу у файлов зон, которые были созданы ранее, на named
• а также проверить конфигурационные файлы и файлы зон командами named-checkconf и named-checkconf -z соответственно:

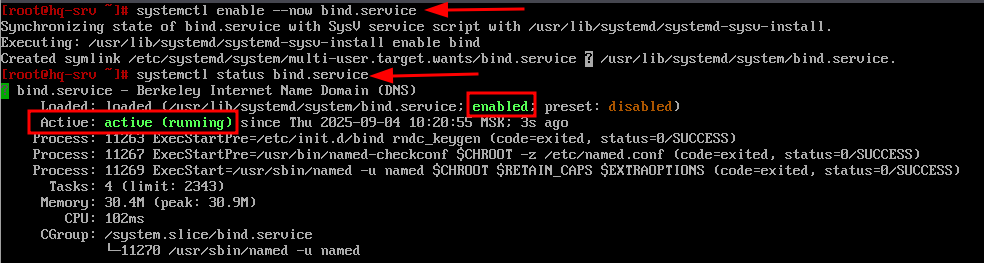

• После этого можно запустить службу bind:

systemctl enable --now bind.service

• Проверить статус службы:

systemctl status bind.service

• • Результат:

• Проверить доступ в сеть Интернет средствами утилиты ping, учитывая, что в качестве DNS-сервера используется HQ-SRV:

• Используя утилиту host или nslookup проверить записи типа A, PTR:

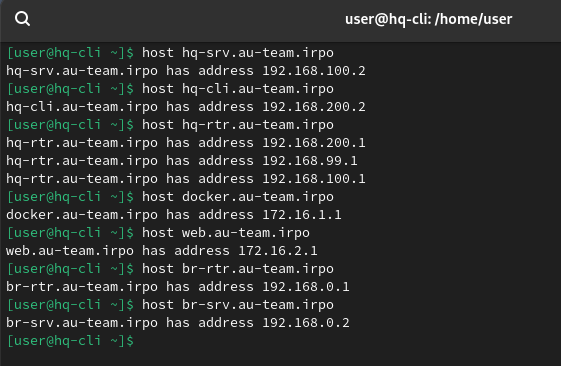

  • Записи типа A:

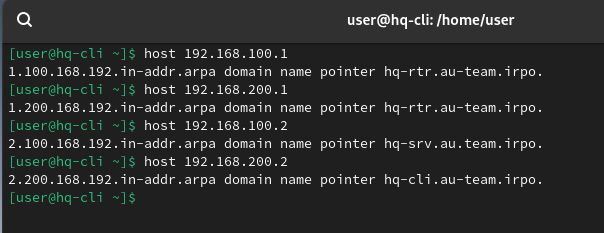

• • Записи типа PTR:
