Создание IP-туннеля между офисами HQ и BR

Задание:

  • На выбор технологии GRE или IP in IP
  • Сведения о туннеле занесите в отчёт.

Вариант реализации:

HQ-RTR:

ECOROUTER ALT LINUX
  • Настраиваем GRE туннель в сторону офиса BR (BR-RTR),
    • где: interface tunnel.<номер> — номер это произвольное число
hq-rtr>enable
hq-rtr#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
hq-rtr(config)#interface tunnel.0
hq-rtr(config-if-tunnel)#description "GRE"
hq-rtr(config-if-tunnel)#ip address 10.10.10.1/30
hq-rtr(config-if-tunnel)#ip tunnel 172.16.1.2 172.16.2.2 mode gre

2025-09-04 06:23:20      INFO      Interface tunnel.0 changed state to up
hq-rtr(config-if-tunnel)#exit
hq-rtr(config)#write memory
Building configuration...

hq-rtr(config)#
 mkdir /etc/net/ifaces/gre1

echo «TYPE=iptun» > /etc/net/ifaces/gre1/options

echo «TUNTYPE=gre» >> /etc/net/ifaces/gre1/options

echo «TUNLOCAL=172.16.1.2» >> /etc/net/ifaces/gre1/options

echo «TUNREMOTE=172.16.2.2» >> /etc/net/ifaces/gre1/options

echo «TUNOPTIONS=’ttl 64′» >> /etc/net/ifaces/gre1/options

echo «HOST=enp7s1» >> /etc/net/ifaces/gre1/options

echo «10.10.10.1/30» > /etc/net/ifaces/gre1/ipv4address

systemctl restart network

Проверим

BR-RTR:

ECOROUTER ALT LINUX
  • Настраиваем GRE туннель в сторону офиса HQ (HQ-RTR)
br-rtr>enable
br-rtr#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
br-rtr(config)#interface tunnel.0
br-rtr(config-if-tunnel)#description "GRE"
br-rtr(config-if-tunnel)#ip address 10.10.10.2/30
br-rtr(config-if-tunnel)#ip tunnel 172.16.2.2 172.16.1.2 mode gre

2025-09-04 06:25:05      INFO      Interface tunnel.0 changed state to up
br-rtr(config-if-tunnel)#exit
br-rtr(config)#write memory
Building configuration...

br-rtr(config)#
 mkdir /etc/net/ifaces/gre1

echo «TYPE=iptun» > /etc/net/ifaces/gre1/options

echo «TUNTYPE=gre» >> /etc/net/ifaces/gre1/options

echo «TUNLOCAL=172.16.2.2» >> /etc/net/ifaces/gre1/options

echo «TUNREMOTE=172.16.1.2» >> /etc/net/ifaces/gre1/options

echo «TUNOPTIONS=’ttl 64′» >> /etc/net/ifaces/gre1/options

echo «HOST=enp7s1» >> /etc/net/ifaces/gre1/options

echo «10.10.10.2/30» > /etc/net/ifaces/gre1/ipv4address

systemctl restart network

Проверим

Проверка работы туннеля

ECOROUTER ALT LINUX

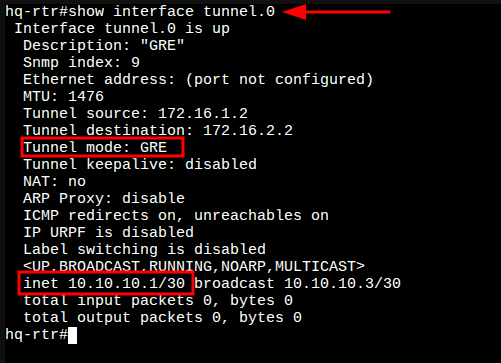

    • Режим работы туннеля и наличие IP-адреса на HQ-RTR (GRE):

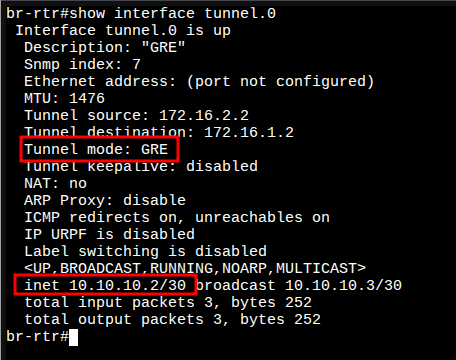

    •  Режим работы туннеля и наличие IP-адреса на BR-RTR (GRE):

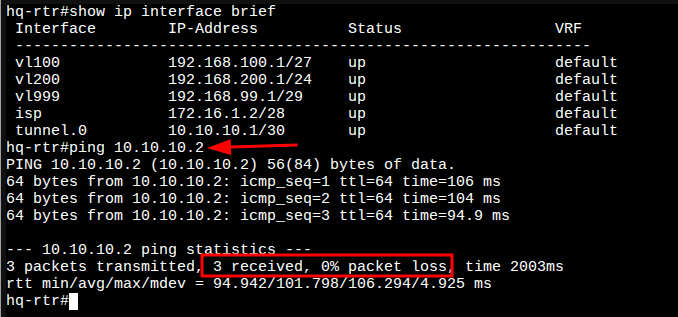

    • Связность по туннелю между HQ-RTR <-> BR-RTR:

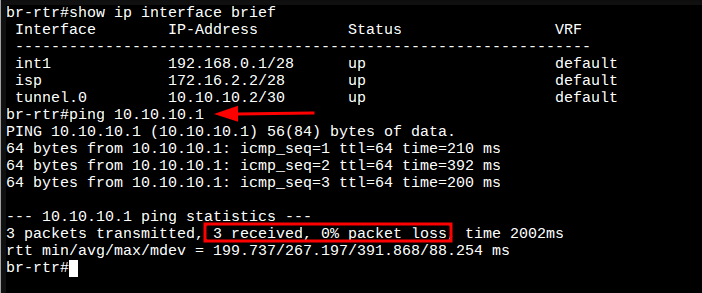

    • Связность по туннелю между BR-RTR <-> HQ-RTR:

 С HQ-RTR

ping 10.10.10.2

С BR-RTR

ping 10.10.10.1
