Задание:
- Настройте нужную подсеть
- В качестве сервера DHCP выступает маршрутизатор HQ-RTR
- Клиентом является машина HQ-CLI
- Исключите из выдачи адрес маршрутизатора
- Адрес шлюза по умолчанию – адрес маршрутизатора HQ-RTR
- Адрес DNS-сервера для машины HQ-CLI – адрес сервера HQ-SRV
- DNS-суффикс – au-team.irpo
- Сведения о настройке протокола занесите в отчёт.
Вариант реализации:
HQ-RTR:
- Задаём POOL адресов с именем VLAN200, затем задаём диапазон IP-адресов, который будет раздаваться DHCP сервером:
- в данном случае раздаваться будет вся клиентская подсеть за исключением IP-адреса маршрутизатора HQ-RTR
hq-rtr>enable
hq-rtr#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
hq-rtr(config)#ip pool VLAN200 192.168.200.2-192.168.200.254
- Для настройки DHCP-сервера необходимо в режиме конфигурации ввести команду dhcp-server <NUMBER>
- где NUMBER – номер сервера в системе маршрутизатора:
hq-rtr(config)#dhcp-server 1
hq-rtr(config-dhcp-server)#
- Привязываем ранее созданный POOL раздаваемых адресов с именем VLAN200 с номером DHCP-сервера в системе маршрутизатора 1:
hq-rtr(config-dhcp-server)#pool VLAN200 1
hq-rtr(config-dhcp-server-pool)
- Задаём основные параметры для раздачи DHCP сервером:
hq-rtr(config-dhcp-server-pool)#mask 24
hq-rtr(config-dhcp-server-pool)#gateway 192.168.200.1
hq-rtr(config-dhcp-server-pool)#dns 192.168.100.2
hq-rtr(config-dhcp-server-pool)#domain-name au-team.irpo
hq-rtr(config-dhcp-server-pool)#exit
hq-rtr(config-dhcp-server)#exit
- После настройки сервера необходимо указать, на каком интерфейсе маршрутизатор будет принимать пакеты DHCP Discover и отвечать на них предложением с IP-настройками:
- в данном случае подинтерфейс с именем vl200 смотрит в сторону клиентской подсети (vlan200)
hq-rtr(config)#interface vl200
hq-rtr(config-if)#dhcp-server 1
hq-rtr(config-if)#exit
hq-rtr(config)#write memory
Building configuration...
hq-rtr(config)#
- Проверить, наличие полученных параметров по DHCP на HQ-CLI:

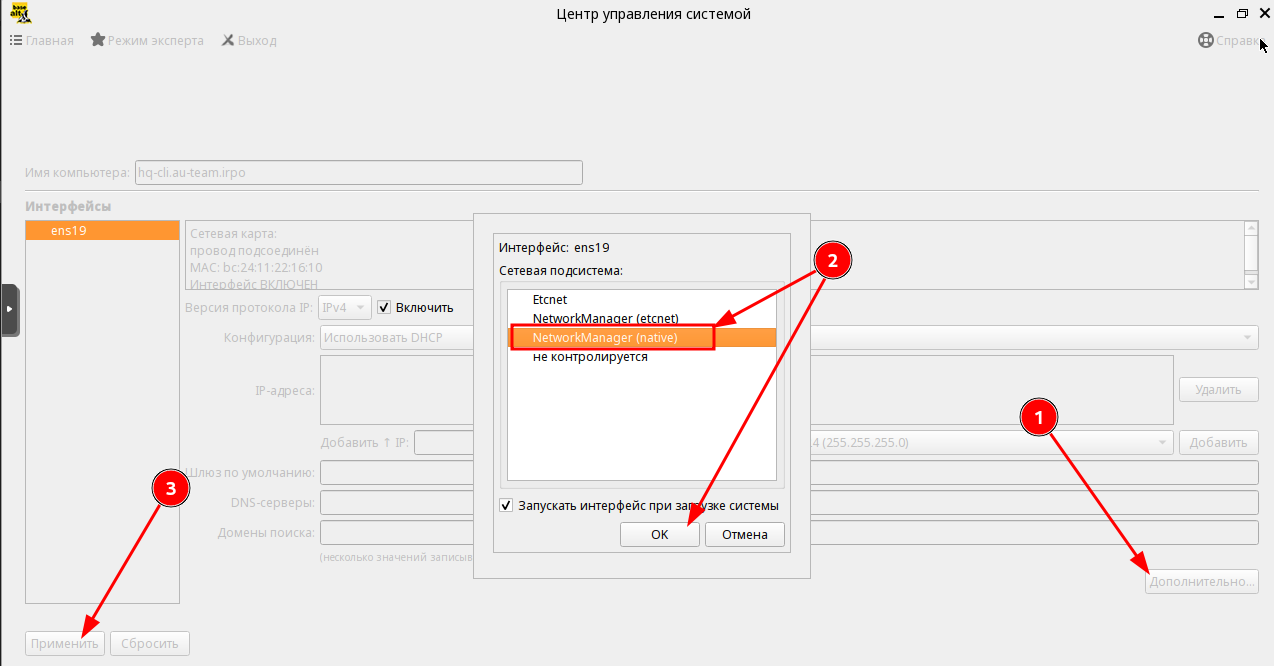

- в Центре Управления Системой (ЦУС) выбрать в качестве режима работы сетевой подсистемы:

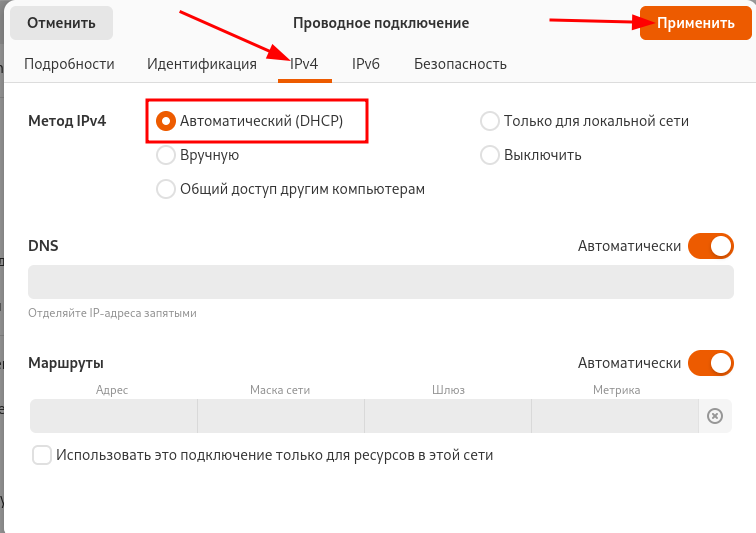

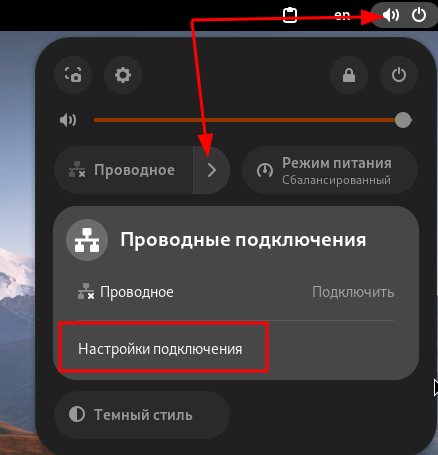

- В настройках интерфейса выставить получение сетевых параметров по DHCP:

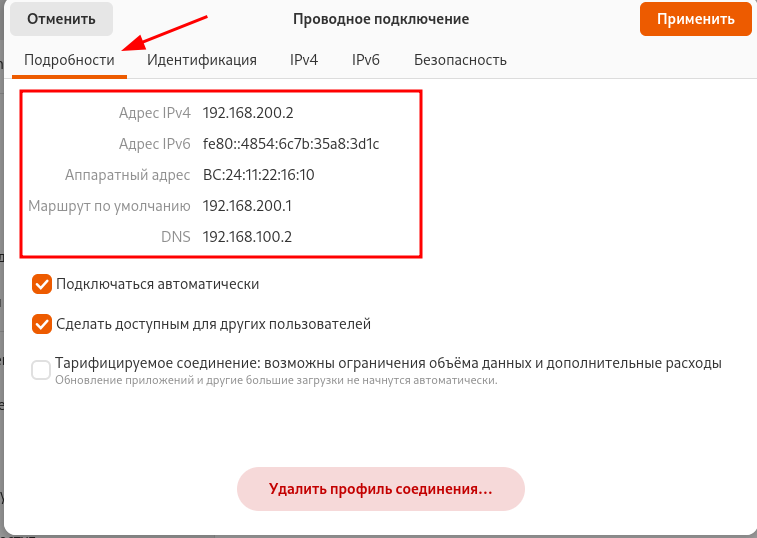

- Проверить наличие полученных сетевых параметров:

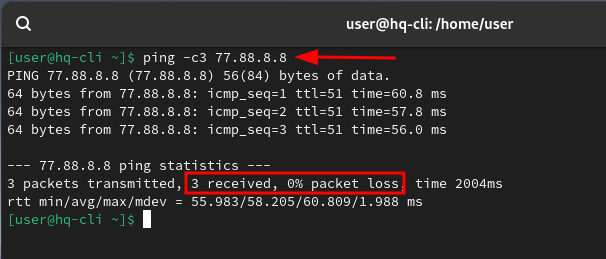

- Проверить доступ в сеть Интернет:
- Проверить, клиентов по отношению к DHCP-серверу на HQ-RTR:
